Valvole automatiche industriali Autotrol Magnum IT 2" Logix

Valvole Autotrol Industriali per Addolcimento Serie Magnum IT 2” con Timer Serie Logix

Valvole Autotrol Industriali per Addolcimento Serie Magnum IT 2” con Timer Serie Logix

Indicate per sistemi automatici di addolcimento acqua industriali;
Corpo della valvola in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304;
Guarnizioni in EPDM;
Portata di esercizio Kv = 18,2;
Portata di controlavaggio pari a 337 lpm con ∆p 1,72 bar;
Range capacità di resina = 100 ÷ 700 litri;
Disponibili nelle versioni con i seguenti timer della serie LOGIX:
764 elettronico volumetrico programmabile;
Complete di prese alimentatori 12/230V – 50Hz con spina europea;
Disponibili nei modelli con o senza by-pass;
Adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
Il sistema di reintegro al tino salamoia non necessita di valvola a galleggiante di sicurezza, ma soltanto di air-check;
Disponibilità di adattatore per montaggio laterale in PVC 2” (COD. CC084);
Il regolatore di scarico va acquistato separatamente.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
A298IT18HWB	MAGNUM IT 2˝ 298/764 18˝ (NO BW) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298IT21HWB	MAGNUM IT 2˝ 298/764 21˝ (NO BW) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298IT24HWB	MAGNUM IT 2˝ 298/764 24˝ (NO BW) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298IT36HWB	MAGNUM IT 2˝ 298/764 36˝ (NO BW) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298IT24NHB	MAGNUM IT 2˝ 298/764 24˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298IT30NHB	MAGNUM IT 2˝ 298/764 30˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298IT36NHB	MAGNUM IT 2˝ 298/764 36˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK

Caratteristiche:
Attacco bombola	Filettato 4” - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale

Valvole Autotrol Industriali in Modalità Filtro Serie Magnum IT 2” con Timer Serie Logix

Valvole Autotrol Industriali in Modalità Filtro Serie Magnum IT 2” con Timer Serie Logix

Indicate per sistemi automatici di filtrazione acqua industriali;
Corpo della valvola in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304;
Guarnizioni in EPDM;
Portata di esercizio Kv = 18,2;
Portata di controlavaggio pari a 337 lpm con ∆p 1,72 bar;
Possibilità di accoppiamento delle valvole ai timer della serie LOGIX:
742 F elettronico cronometrico programmabile;
Complete di prese alimentatori 12/230V – 50Hz con spina europea;
Disponibili nei modelli con o senza by-pass;
Adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
Disponibilità di adattatore per montaggio laterale in PVC 2”.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
A293IT05UWB	MAGNUM IT 2˝ 293/742F (5 GPM) UWB SYMBOL 12/230V50HZ EURO PLUG	20	81	OK
A293IT05NUB	MAGNUM IT 2˝ 293/742F (5 GPM) NUB SYMBOL 12/230V50HZ EURO PLUG	20	81	OK

Caratteristiche :
Attacco bombola	Filettato 4” - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale

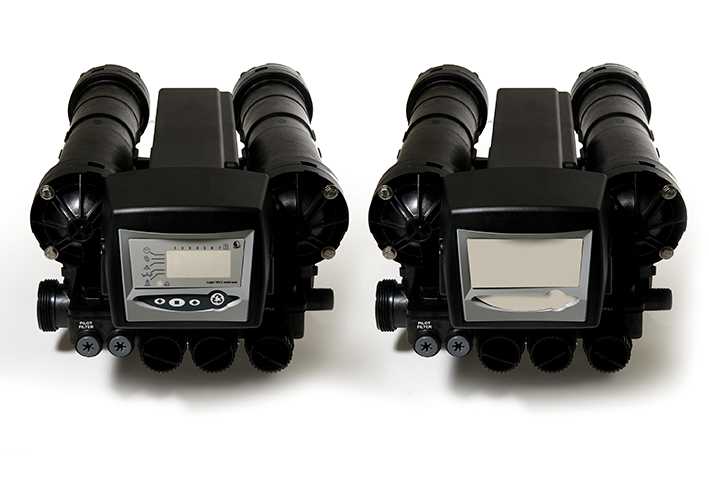

Sistemi Duplex Industriali di Addolcimento con Valvole Autotrol Magnum IT 2” e Timer 764

Sistemi Duplex Industriali di Addolcimento con Valvole Autotrol Magnum IT 2” e Timer 764

indicati per sistemi automatici di addolcimento acqua industriali;
predisposti per il funzionamento sia in duplex alternato sia in duplex parallelo;
composti da n.2 valvole (una “master” e l’altra “slave”) con timer 764 elettronico volumetrico;
completi di presa alimentatore 12/230V – 50Hz con spina europea;
corpi delle valvole in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304;
guarnizioni in EPDM;
portata di esercizio della singola colonna Kv = 18,2;
portata di controlavaggio della singola colonna pari a 337 lpm con ∆p 1,72 bar;
range capacità di resina della singola colonna = 100 ÷ 700 litri;
disponibili nei modelli con o senza by-pass;
adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
il sistema di reintegro al tino salamoia non necessita di valvola a galleggiante di sicurezza, ma soltanto di air-check;
disponibilità di adattatore per montaggio laterale in PVC 2” (COD. CC084);
le tubazioni di intercollegamento non sono comprese;
il regolatore di controlavaggio (1 pezzo per corpo valvola) va acquistato separatamente.

Codice	Descrizione	Fam.	Sotto fam.	Disp. Stock
A298ITTW16NHB	MAGNUM 298 2˝ MIT-TWS-764-16˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298ITTW18NHB	MAGNUM 298 2˝ MIT-TWS-764-18˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298ITTW21NHB	MAGNUM 298 2˝ MIT-TWS-764-21˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298ITTW24NHB	MAGNUM 298 2˝ MIT-TWS-764-24˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298ITTW30NHB	MAGNUM 298 2˝ MIT-TWS-764-30˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
A298ITTW36NHB	MAGNUM 298 2˝ MIT-TWS-764-36˝ (NO BW) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK

Caratteristiche:
Attacco bombola	Filettato 4” - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
41x60x50	1	34,0	120x80x210	8	28,5

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale

Valvole Autotrol Industriali di Addolcimento Serie Magnum IT 2” Timer 764 per Sistemi Multitank

Valvole Autotrol Industriali di Addolcimento Serie Magnum IT 2” Timer 764 per Sistemi Multitank

Indicate per sistemi automatici di addolcimento acqua industriali;
Accoppiate al timer 764 elettronico volumetrico;
Predisposte per il funzionamento in parallelo;
Corpo della valvola in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304 (per applicazioni gravose, es. deferrizzazione con uso di KMnO4 o decarbonatazione con uso di HCl, è disponibile a richiesta l’adattatore bombola in Noryl);
Guarnizioni in EPDM;
Portata di esercizio della singola colonna Kv = 18,2;
Portata di controlavaggio della singola colonna pari a 337 lpm con Δ 1,72 bar;
Range capacità di resina della singola colonna = 100 ÷ 700 litri;
Ogni valvola è completa di presa alimentatore 12/230V – 50Hz con spina europea;
Disponibili nei modelli con o senza by-pass;
Adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
Il sistema di reintegro al tino salamoia non necessita
di valvola a galleggiante di sicurezza, ma soltanto di air-check;
Disponibilità di adattatore per montaggio laterale in PVC 2”;
Le tubazioni di intercollegamento non sono comprese.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
CB266E	MAGNUM 298 2˝ MIT-SN-764-36˝ (30 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK

Caratteristiche:
Attacco bombola	Filettato 4" - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale
