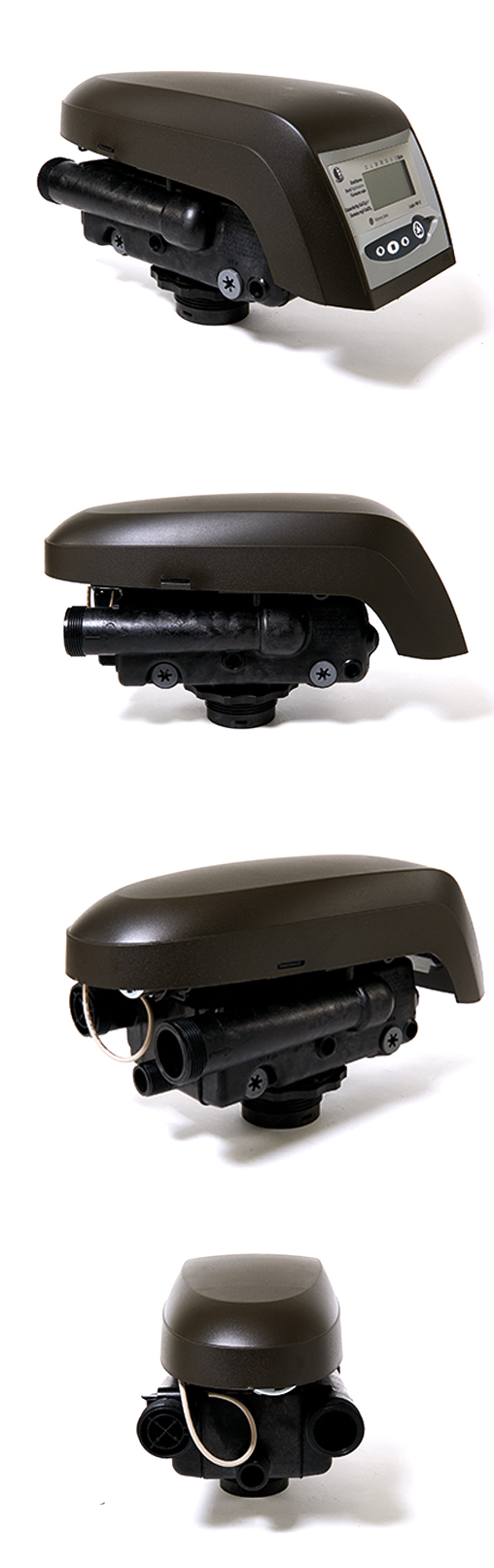

Valvole automatiche residenziali Autotrol 278 Logix

Valvole Autotrol Residenziali Serie 278 con Timer Serie Logix

Valvole Autotrol Residenziali Serie 278 con Timer Serie Logix

Indicate per sistemi automatici di addolcimento con elevato volume di resina;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio Kv = 5,6;
Portata di controlavaggio pari a 75,7 lpm con ∆p 1,72 bar;
Range capacità di resina = 45 ÷ 225 litri;
Disponibili con timer 762 C elettronico volumetrico programmabile;
Complete di presa alimentatore 12/230V – 50Hz spina europea;
Adattatori e raccordi non compresi, da ordinare separatamente;
Accessori (es. filtro sottovalvola, ecc.) non inclusi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AR114E	VALV. 278/762C 1.3 M 14 SYMBOL 12/230V 50HZ EUROPLUG	10	60	NO

Caratteristiche :
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea di scarico	Filettata ¾” NPT, maschio
Connessione linea della salamoia	Filettata ⅜” NPT, maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	½” ± ½” (= 13 ± 13 mm)
Peso (valvola + programmatore)	2,42 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell’acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004, CS, CE	Pentair	Commerciale, Industriale

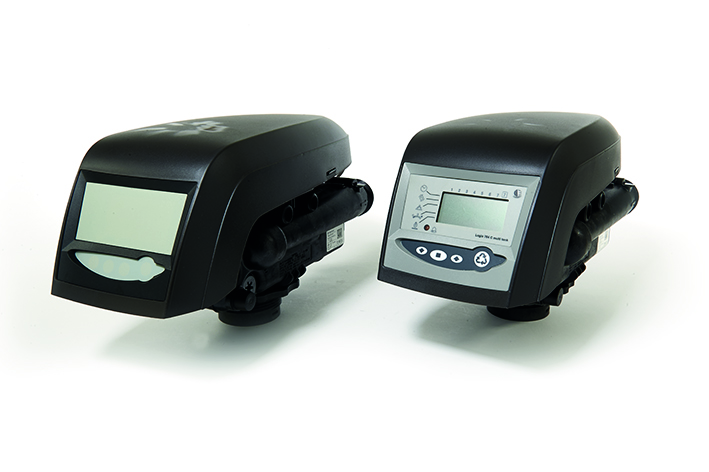

Sistemi Duplex Residenziali con Valvole Autotrol 278 Twin e Timer 764

Sistemi Duplex Residenziali con Valvole Autotrol 278 Twin e Timer 764

Indicati per sistemi automatici di addolcimento acqua residenziali / commerciali;
Predisposti per il funzionamento sia in duplex alternato sia in duplex parallelo;
Composti da n.2 valvole (una “master” e l’altra “slave”) con timer 764 elettronico volumetrico;
Completi di presa alimentatore 12/230V – 50Hz con spina europea;
Corpi delle valvole in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio di ogni colonna Kv = 5,6;
Portata di controlavaggio di ogni colonna pari a 75,7 lpm con ∆p 1,72 bar;
Range capacità di resina di ogni colonna = 45 ÷ 225 litri;

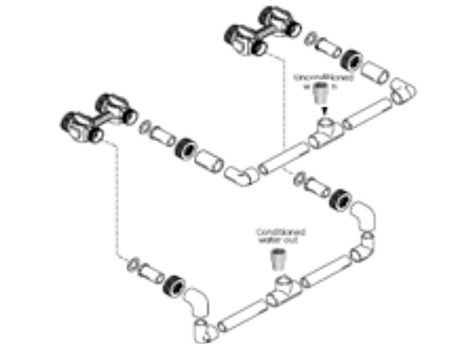

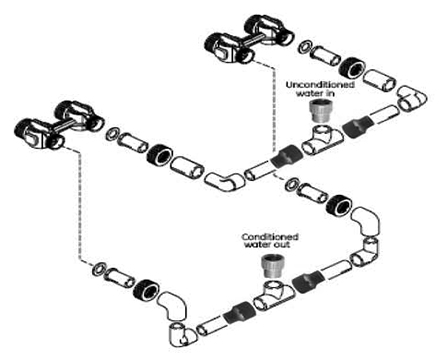

Kit di intercollegamento e accessori (es. filtro sottovalvola, ecc.) non inclusi, da ordinare separatamente.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AN083E	VALV. 278/764 TWIN 1.3 M 14 SYMBOL 12/230V 50HZ EURO PLUG	10	53	OK
AN084E	VALV. 278/764 TWIN 1.3 N 16 (7 GPM) SYMBOL 12/230V 50HZ EURO PLUG	10	53	OK
AN085E	VALV. 278/764 TWIN 1.3 Q 18 (9 GPM) SYMBOL 12/230V 50HZ EURO PLUG	10	53	OK
AN086E	VALV. 278/764 TWIN 1.3 R 21 (12 GPM) SYMBOL 12/230V 50HZ EURO PLUG	10	53	OK

Caratteristiche :
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea di scarico	Filettata ¾” NPT, maschio
Connessione linea della salamoia	Filettata ⅜” NPT, maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	½” ± ½” (= 13 ± 13 mm)
Peso (valvola + programmatore)	2,42 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell’acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004, ACS, CE	Pentair	Commerciale, Industriale

Valvole Autotrol Residenziali Serie 278 con Timer 764 per Sistemi Multitank

Valvole Autotrol Residenziali Serie 278 con Timer 764 per Sistemi Multitank

Indicate per sistemi automatici di addolcimento acqua residenziali / commerciali;
Accoppiate al timer 764 elettronico volumetrico;
Predisposte per il funzionamento in parallelo;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio della singola colonna Kv = 5,6;
Portata di controlavaggio della singola colonna pari a 75,7 lpm con ∆p 1,72 bar;
Range capacità di resina della singola colonna = 45 ÷ 225 litri;
Ogni valvola è completa di presa alimentatore 12/230V – 50Hz con spina europea;
Adattatori e raccordi non compresi, da ordinare separatamente;
Accessori (es. filtro sottovalvola, ecc.) non inclusi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AN099E	VALV. 278/764L .33 H 9 SYMBOL 12/230V 50HZ EUROPLUG	10	53	OK
AN103E	VALV. 278/764L 1.3 M 14 SYMBOL 12/230V 50HZ EUROPLUG	10	53	NO

Caratteristiche :
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea di scarico	Filettata ¾” NPT, maschio
Connessione linea della salamoia	Filettata ⅜” NPT, maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	½” ± ½” (= 13 ± 13 mm)
Peso (valvola + programmatore)	2,42 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell’acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004, ACS, CE	Pentair	Commerciale, Industriale

Ricambi

Timer Serie Logix per Valvole Autotrol Serie 255 - 263 - 268 - 273 - 278- 293 - 298

Timer Serie Logix per Valvole Autotrol Serie 255 - 263 - 268 - 273 - 278- 293 - 298

Caratteristiche dei timer della serie Logix per addolcimento

Caratteristiche	740 C-ET	760 C-ET	742 C	762 C	764
Tipo di timer	Elettronico	Elettronico	Elettronico	Elettronico	Elettronico
Tipo di rigenerazione	A tempo	A controllo volumetrico	A tempo	A controllo volumetrico	A controllo volumetrico
Frequenza di rigenerazione	A giorni fissi o bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	A giorni fissi o bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni
Tempo di rigenerazione regolabile	Si	Si	Si	Si	Si
Tempi di ciclo	Calcolati dal computer	Calcolati dal computer	Programmabili	Programmabili	Programmabili
Quantità di sale regolabile	3 opzioni: alta capacità, capacità standard, alta efficienza	3 opzioni: alta capacità, capacità standard, alta efficienza	Totalmente regolabile	Totalmente regolabile	Totalmente regolabile

Caratteristiche dei timer della serie Logix in modalità filtro

Caratteristiche	740 F	760 F	742 F	762 F	764 F
Tipo di timer	Elettronico	Elettronico	Elettronico	Elettronico	Elettronico
Tipo di lavaggio	A tempo	A controllo volumetrico	A tempo	A controllo volumetrico	A controllo volumetrico
Frequenza di lavaggio	A giorni fissi o bi-giornaliero fino a 99 giorni	A giorni fissi o bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni
Fasi di lavaggio di durata regolabile	Controlavaggio	Controlavaggio	Tutte	Tutte	Tutte
Tempi di ciclo	Calcolati dal computer	Calcolati dal computer	Programmabili	Programmabili	Programmabili

TIMER SERIE 700

TIMER SERIE 700

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW510		TIMER 740C-ET W/CHECK SALT 12V 50/60HZ ITA*	10	64	OK
1	AW513		TIMER 760C-ET W/CHECK SALT 12V 50/60HZ ITA*	10	64	OK
1	AW517E		TIMER 740F W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW524E		TIMER 760F W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW512E		TIMER 742C W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW515E		TIMER 762 12V 50/60HZ SYMBOL	10	64	NO
1	AW518E		TIMER 742 12V 50/60HZ SYMBOL	10	64	OK
1	AW525E		TIMER 762F W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW505E		TIMER 764 12V 50/60HZ SYMBOL	10	64	OK
N.Visual.	AW504	1254886	TIMER SECONDARIO CIECO P/N 1254886	10	64	NO

ESPLOSO E RICAMBI VALVOLA LOGIX 263-268-269-278

ESPLOSO E RICAMBI VALVOLA LOGIX 263-268-269-278

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1+2+3+13	AW362	1255104	CORPO VALVOLA 263-268/700 COMPLETO DI PIASTRA E SENZA REGOLAZIONI	10	64	NO
1+2+3+13	AW363	1255105	CORPO VALVOLA 278/700 COMPLETO DI PIASTRA SUPERIORE E SENZA REGOLAZIONI	10	64	NO
3	AW360	1235339	MOLLA DI CONTRASTO UN PEZZO 263/268 LOGIX P/N 1235339	10	64	OK
4	AW148	1236246	253-5/263-8 LOGIX STANDARD COVER P/N 1236246	10	64	NO
5	AW358	1235352	ALBERO A CAMME 263/268 LOGIX P/N 1235352	10	64	NO
5	AW361	1237405	ALBERO A CAMME 278 LOGIX P/N 1237405	10	64	OK
5	AW383	1237402	ALBERO A CAMME 269 LOGIX - P/N 1237402	10	64	OK
6	AW100	1000209	REG.CONTROLAVAGGIO 07 CON O-RING	10	64	OK
6	AW101	1000210	REG.CONTROLAVAGGIO 08 CON O-RING	10	64	OK
6	AW102	1000211	REG.CONTROLAVAGGIO 09 CON O-RING	10	64	OK
6	AW103	1000212	REG.CONTROLAVAGGIO 10 CON O-RING	10	64	OK
6	AW104	1000213	REG.CONTROLAVAGGIO 12 CON O-RING	10	64	OK
6	AW105	1000214	REG.CONTROLAVAGGIO 13 CON O-RING	10	64	OK
6	AW106	1000215	REG.CONTROLAVAGGIO 14 CON O-RING	10	64	OK
6	AV044	1030355	REGOLATORE CONTROLAVAGGIO ESTERNO 05 GPM	10	62	NO
6	AV045	1030356	REGOLATORE CONTROLAVAGGIO ESTERNO 06 GPM	10	62	NO
6	AV046	1030357	REGOLATORE CONTROLAVAGGIO ESTERNO 07 GPM	10	62	NO
6	AV047	1030358	REGOLATORE CONTROLAVAGGIO ESTERNO 08 GPM	10	62	NO
6	AV048	1030359	REGOLATORE CONTROLAVAGGIO ESTERNO 09 GPM	10	62	OK

RICAMBI VALVOLA LOGIX 263-268-269-278

RICAMBI VALVOLA LOGIX 263-268-269-278

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
6	AV049	1030360	REGOLATORE CONTROLAVAGGIO ESTERNO 10 GPM	10	62	OK
6	AV141	1000406	REGOLATORE CONTROLAVAGGIO ESTERNO 12 GPM	10	62	OK
6	AV142	1000407	REGOLATORE CONTROLAVAGGIO ESTERNO 15 GPM	10	62	OK
6	AV144	1000409	REGOLATORE CONTROLAVAGGIO ESTERNO 20 GPM	10	62	OK
8	AW125	1000226	ASSIEME FILTRO E CAPPELLOTTO CON O-RING	10	64	OK
9	AW133	1035730	INIETTORE E GIALLO CON O-RING	10	64	OK
9	AW134	1035731	INIETTORE F PESCA CON O-RING	10	64	OK
9	AW135	1035732	INIETTORE G BEIGE CON O-RING	10	64	OK
9	AW136	1035733	INIETTORE H VIOLETTO CON O-RING	10	64	OK
9	AW137	1035734	INIETTORE J AZZURRO CON O-RING	10	64	OK
9	AW138	1035735	INIETTORE K ROSA CON O-RING	10	64	OK
9	AW348	1035736	INIETTORE L ARANCIONE CON O-RING P/N 1035736	10	64	OK
9	AW349	1035737	INIETTORE M MARRONE CON O-RING P/N 1035737	10	64	OK
9	AW350	1035738	INIETTORE N VERDE CON O-RING P/N 1035738	10	64	OK
9	AW351	1035739	INIETTORE Q VIOLA CON O-RING P/N 1035739	10	64	OK
9	AW352	1035884	INIETTORE R GRIGIO CON O-RING P/N 1035884	10	64	OK
9	AW385	1032980	INIETTORE 5 BUMP 10˝ CON O-RING	10	64	OK
9	AW387	1034119	INIETTORE 8 BUMP CON O-RING	10	64	OK
10A	AW118	1243510	REGOLATORE RINVIO ACQUA .33 GPM SEDE CONICA	10	64	OK
10B	AW327	1000519	REGOLATORE RINVIO ACQUA 1.3 GPM P/N 1000519	10	64	NO
11	AW139	1030502	SFERA REGOLATORE SALAMOIA E CONTROLAVAGGIO	10	64	OK
11	AW308	1030334	REGOLATORE RINVIO ACQUA CIECO PER 263	10	64	OK
12	AV175	1002449	RACCORDO PORTAGOMMA DI SCARICO GOMITO 3/4˝F	10	62	OK
13	AW169	1232370	O-RING 1.05˝	10	64	OK
14	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK

RICAMBI VALVOLA LOGIX 263-268-269-278

RICAMBI VALVOLA LOGIX 263-268-269-278

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
15	AW319	1035622	GHIERA ATTACCO FILETTATO 2,5˝ PER 263-268-278 P/N1035622	10	64	NO
16	AV030B		KIT RACCORDI A CODOLO 3/4˝ GAS IN OTTONE*	10	62	OK
16	AV031B		KIT RACCORDI A CODOLO 1˝ GAS OTTONE*	10	62	OK
16	AV032	1001615	KIT RACCORDI A CODOLO D.32 PVC	10	62	OK
16	AV038		KIT RACCORDI A CODOLO 1 1/4˝ GAS IN OTTONE*	10	62	OK
17	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
18	AW126	1238861	MOTORIDUTTORE 255/268 LOGIX CON CAVI P/N 1238861	10	64	OK
N.Visual.	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
N.Visual.	AW329	1041174	KIT VALVOLE A DISCO 263-268-273-278	10	64	OK
N.Visual.	AV037	1239760	KIT VITE DI MISCELAZIONE PER SERIE 700 E 255/400NEW STYLE	10	62	OK
N.Visual.	AW128	1235446	CAVO TURBINA 255-268-278/700	10	64	OK
19	AW328	1033444	ASSIEME TURBINE MONTAGGIO INTERNO	10	64
N.Visual.	AW124	1233187	SPINA DI FISSAGGIO MOTORE LOGIX	10	64	NO
N.Visual.	AV057	1239711	KIT MICRO SWITCH 255-263-268 LOGIX LATO TIMER 0,1AA	10	62	NO
N.Visual.	AV058	1239752	KIT MICRO SWITCH 255-263-268 LOGIX LATO TIMER 5A	10	62	OK
N.Visual.	AV069	1239754	KIT MICRO SWITCH 255-263-268 LOGIX LATO PIASTRA 5	10	62	OK
N.Visual.	AV036A	1256257	KIT MESSA A DISTANZA TIMER LOGIX CON MORSETTERIAP/N 1256257	10	62	NO
N.Visual.	AV023	1242411	CAVO PROLUNGA Lg=50cm PER CABINATI P/N 1242411	10	62	OK
N.Visual.	AV023A	1239979	CAVO CON CONNETTORE 4 PIN IMPULSO START SERIE 700	10	62	OK

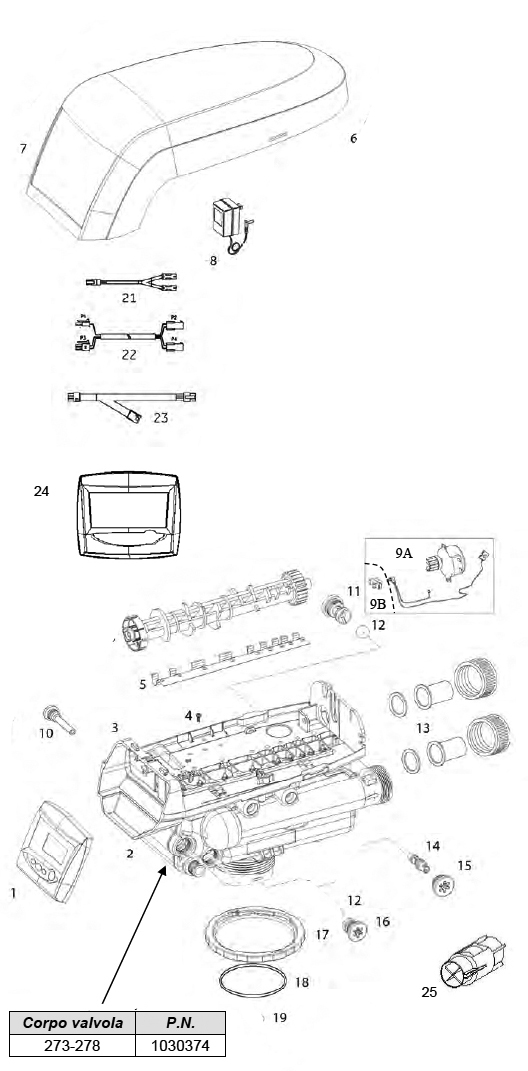

RICAMBI VALVOLA 278/764

RICAMBI VALVOLA 278/764

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW505E		TIMER 764 12V 50/60HZ SYMBOL	10	64	OK
2+3+4+5+19	AW363	1255105	CORPO VALVOLA 278/700 COMPLETO DI PIASTRA SUPERIORE E SENZA REGOLAZIONI	10	64	NO
4	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
5	AW360	1235339	MOLLA DI CONTRASTO UN PEZZO 263/268 LOGIX P/N 1235339	10	64	OK
6	AW361	1237405	ALBERO A CAMME 278 LOGIX P/N 1237405	10	64	OK
6	AW364	1237406	ALBERO A CAMME 278 LOGIX 764 TWIN P/N 1237406	10	64	OK
7	AW148	1236246	253-5/263-8 LOGIX STANDARD COVER P/N 1236246	10	64	NO
8	AW500	1000813	PRESA TRASFORMATORE 230/12V SPINA EUROPEA	10	64	OK
8	AW501	1000811	PRESA TRASFORMATORE 230/12V SPINA INGLESE	10	64	OK
9A	AW126	1238861	MOTORIDUTTORE 255/268 LOGIX CON CAVI P/N 1238861	10	64	OK
9B	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
10	AW125	1000226	ASSIEME FILTRO E CAPPELLOTTO CON O-RING	10	64	OK
11	AW100	1000209	REG.CONTROLAVAGGIO 07 CON O-RING	10	64	OK
11	AW101	1000211	REG.CONTROLAVAGGIO 08 CON O-RING	10	64	OK
11	AW103	1000212	REG.CONTROLAVAGGIO 10 CON O-RING	10	64	OK
11	AW104	1000213	REG.CONTROLAVAGGIO 12 CON O-RING	10	64	OK
11	AW105	1000214	REG.CONTROLAVAGGIO 13 CON O-RING	10	64	OK
11	AW106	1000215	REG.CONTROLAVAGGIO 14 CON O-RING	10	64	OK
12	AW139	1030502	SFERA REGOLATORE SALAMOIA E CONTROLAVAGGIO	10	64	OK
13	AV031B		KIT RACCORDI A CODOLO 1˝ GAS OTTONE*	10	62	OK
13	AV032	1001615	KIT RACCORDI A CODOLO D.32 PVC	10	62	OK
13	AV038		KIT RACCORDI A CODOLO 1 1/4˝ GAS IN OTTONE*	10	62	OK
13	AW183		CODULO + GHIERA 1.1/4˝ OTTONE	10	64	OK

RICAMBI VALVOLA 278/764

RICAMBI VALVOLA 278/764

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
14	AW133	1035730	INIETTORE E GIALLO CON O-RING	10	64	OK
14	AW134	1035731	INIETTORE F PESCA CON O-RING	10	64	OK
14	AW135	1035732	INIETTORE G BEIGE CON O-RING	10	64	OK
14	AW136	1035733	INIETTORE H VIOLETTO CON O-RING	10	64	OK
14	AW137	1035734	INIETTORE J AZZURRO CON O-RING	10	64	OK
14	AW138	1035735	INIETTORE K ROSA CON O-RING	10	64	OK
14	AW348	1035736	INIETTORE L ARANCIONE CON O-RING P/N 1035736	10	64	OK
14	AW349	1035737	INIETTORE M MARRONE CON O-RING P/N 1035737	10	64	OK
14	AW350	1035738	INIETTORE N VERDE CON O-RING P/N 1035738	10	64	OK
14	AW351	1035739	INIETTORE Q VIOLA CON O-RING P/N 1035739	10	64	OK
14	AW352	1035884	INIETTORE R GRIGIO CON O-RING P/N 1035884	10	64	OK
15	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK
16	AW118	1243510	REGOLATORE RINVIO ACQUA .33 GPM SEDE CONICA	10	64	OK
16	AW327	1000519	REGOLATORE RINVIO ACQUA 1.3 GPM P/N 1000519	10	64	NO
17	AW319	1035622	GHIERA ATTACCO FILETTATO 2,5˝ PER 263-268-278 P/N1035622	10	64	NO
18	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
19	AW169	1232370	O-RING 1.05˝	10	64	OK
21	AW365	3016715	CAVO A Y 4 PIN SENSORE TURBINA TWIN P/N 3016715	10	64	OK
22	AW366	3016775	CAVO PROLUNGA LOGIX TWIN LG 3 M P/N 3016775	10	64	OK
23	AW367	3020228	CAVO START/INTERCOLLEGAMENTO 3 PIN MULTI TANK P/N3020228	10	64	OK
24	AW504	1254886	TIMER SECONDARIO CIECO P/N 1254886	10	64	NO
Non visual.	AW124	1233187	SPINA DI FISSAGGIO MOTORE LOGIX	10	64	NO
Non visual.	AW128	1235446	CAVO TURBINA 255-268-278/700	10	64	OK
25	AW328	1033444	ASSIEME TURBINE MONTAGGIO INTERNO	10	64	OK

Accessori

Accessori Valvole Autotrol Serie 263 - 268 - 278

Accessori Valvole Autotrol Serie 263 - 268 - 278

Kit bypass 1265

Adattatori appositi per valvole AUTOTROL 263, 268 e 278;
Completi di ghiere, guarnizioni, codoli in ottone.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV039	KIT BY-PASS 1265 CODOLO 1˝ GAS IN OTTONE*	10	62	OK
AV040	KIT BY-PASS 1265 CODOLO 1 1/4˝ GAS IN OTTONE*	10	62	OK

Codice	Descrizione	Attacchi in/out
AV039	KIT BY-PASS 1265 CODOLO 1˝ GAS IN OTTONE*	1"
AV040	KIT BY-PASS 1265 CODOLO 1 1/4˝ GAS IN OTTONE*	1 ¼ "

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 263 - 268 - 278

Kit raccordi

Adattatori appositi per valvole AUTOTROL 263, 268 e 278;
Completi di 2 ghiere, 2 guarnizioni e 2 codoli.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV030B	KIT RACCORDI A CODOLO 3/4˝ GAS IN OTTONE*	10	62	OK
AV031B	KIT RACCORDI A CODOLO 1˝ GAS OTTONE*	10	62	OK
AV032	KIT RACCORDI A CODOLO D.32 PVC	10	62	OK
AV038	KIT RACCORDI A CODOLO 1 1/4˝ GAS IN OTTONE*	10	62	OK

Codice	Descrizione	Raccordi in/out
AV030B	KIT RACCORDI A CODOLO 3/4˝ GAS IN OTTONE*	¾
AV031B	KIT RACCORDI A CODOLO 1˝ GAS OTTONE*	1"
AV032	KIT RACCORDI A CODOLO D.32 PVC	D.32
AV038	KIT RACCORDI A CODOLO 1 1/4˝ GAS IN OTTONE*	1¼"

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 278

Accessori Valvole Autotrol Serie 278

Kit di intercollegamento D. 32 per sistemi duplex residenziali 278/764 twin

Con appositi adattatori per valvole AUTOTROL 278;
Adatti per il funzionamento sia in duplex alternato sia in duplex parallelo;
Con connessioni IN/OUT all’utenza D.32;

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV128	KIT INTERCOLLEGAMENTO 278/764 TWIN D. 32 X 1˝ FEMM. *	10	62	OK

Quantità	Descrizione
2	Adattatore PVC-U D = 32 mm - 1”
2	Raccordo a T PVC-U D = 32 mm
4	Gomito PVC-U D = 32 mm D1 = 25 mm
4	Tubo PVC-U D = 32 mm
2	Gomito D = 32 mm
2	Manicotto D = 32 mm
2	Kit raccordo codolo D. 32 incollaggio
2	By-pass 1265 con O-ring, viti, dadi e guarnizioni

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 278

Kit di intercollegamento D. 40 per sistemi duplex residenziali 278/764 twin

Con appositi adattatori per valvole AUTOTROL 278;
Adatti per il funzionamento sia in duplex alternato sia in duplex parallelo;
Con connessioni IN/OUT all’utenza D.40;

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV129	KIT INTERCOLLEGAMENTO 278/764 TWIN D. 40 X 1˝ 1/4FEMM. *	10	62	OK

Quantità	Descrizione
2	Adattatore PVC-U D = 40 mm – 1 ¼”
2	Raccordo a T PVC-U D = 40 mm
4	Riduzione PVC-U D = 40 mm D2 = 32 mm
4	Gomito PVC-U D = 32 mm D1 = 25 mm
4	Tubo PVC-U D = 32 mm
2	Gomito D = 32 mm
2	Manicotto D = 32 mm
2	Kit raccordo codolo D. 32 incollaggio
2	By-pass 1265 con O-ring, viti e dadi e guarnizioni

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole

Accessori Valvole

Kit miscelazione durezza valvole Autotrol

Kit di piastrina e vite da installare su corpo valvola 255 e 268 per la miscelazione di acqua dura all’acqua addolcita;
Inserire la piastrina nell’apposita fessura situata in corrispondenza del clapet di bypass;
Inserire la vite e avvitare fino a toccare il clapet stesso;
Avvitando ancora il clapet di bypass verrà via via aperto, permettendo a una parte di acqua dura di miscelarsi all’acqua addolcita in uscita;
Svitando la vite, si diminuirà la miscelazione;
Fare un test di durezza sull’acqua in uscita e regolare la vite fino ad ottenere la durezza voluta.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV037	KIT VITE DI MISCELAZIONE PER SERIE 700 E 255/400NEW STYLE	10	62	OK
AV185	KIT VITE DI MISCELAZIONE VALV. PEANUT 366-368	10	62	NO

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole

Accessori Valvole

Filtri sottovalvola con innesto a baionetta

Con diametro massimo pari a 60 mm e altezza 64 mm;
Con fessure 0,3 mm.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV070	DIFF. SUPERIORE 13/16˝ A BAIONETTA	10	62	OK
AV071	DIFF. SUPERIORE 1.05˝ A BAIONETTA	10	62	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Diffusori di fondo a dischi

In ABS;
Con diametro = 66 mm;
Con fessure 0,3 mm;
Con attacco a incollaggio;
Portata pari a 50 lpm con ∆p 30 mbar.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV099A	DIFF. DI FONDO A DISCHI (PER TUBO 1.05˝OD)	10	62	OK
AV099C	DIFF. DI FONDO A DISCHI (PER TUBO D.32 MM)	10	62	OK

Codice	Lungh. (mm)	Ø Tubazione da Abbinare (mm)
AV099A	102	26,7 (1,05")
AV099C	98,5	32

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Accessori Valvole

Tubazioni a incollaggio

Ideali per diffusori e raggiere di fondo;
Con attacco a incollaggio;
In PVC.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV126	TUBO PVC 3/8˝ OD (D EST.=9,5MM - D INT.=7MM +0/-0,1) L=280MM	10	62	OK
AV083	TUBO PVC 13/16˝ OD (D EST.=20,6MM - D INT.=18MM +0/-0,3) L=889MM(35˝)	10	62	OK
AV084	TUBO PVC 13/16˝ OD (D EST.=20,6MM - D INT.=18MM +0/-0,3) L=1397MM(55˝)	10	62	OK
AV087	TUBO PVC 1.05˝ OD (D EST.=26,6MM - D INT.=23MM +0/-0,3) L=1829MM(72˝)	10	62	OK
AV632	TUBO PVC D=32 MM (D EST.=32MM - D INT.=28,4MM +0/-0,3) L=2000MM	22	940	OK
CF012	TUBO PVC D=41,8 MM (D EST.=42MM - D INT.=36MM +0/-0,3) L=2000MM	20	87	OK
CC052	TUBO PVC D=48,3 MM (D EST.=48,35MM - D INT.=42,3MM +0/-0,3) L=2000MM	20	82	OK
CF050	TUBO PVC D=50 MM (D EST.=50MM - D INT.=43,96MM +0/-0,3) L=2000MM	22	970	OK
CF063	TUBO PVC D=63 MM (D EST.=63MM - D INT.=56,96MM +0/-0,3) L=2000MM	22	970	OK

Certificati	Produttore	Settori
DM174-2004		Domestico, Commerciale, Industriale

Accessori Valvole

Raccordi portagomma di scarico a gomito

Adatti per tubazione flessibile di diametro interno pari a 12,7 mm;
in nylon / polietilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV172	RACCORDO PORTAGOMMA DI SCARICO GOMITO 3/8˝ M	10	62	OK
AV173	RACCORDO PORTAGOMMA DI SCARICO GOMITO 1/2˝ M	10	62	OK
AV174	RACCORDO PORTAGOMMA DI SCARICO GOMITO 1/2˝ F	10	62	OK
AV175	RACCORDO PORTAGOMMA DI SCARICO GOMITO 3/4˝F	10	62	OK

Certificati	Produttore	Settori
		Domestico

Accessori Valvole

Raccordi per valvole

Raccordo a gomito intermedio Tipo Jaco;
In polipropilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV155	RACCORDO GOMITO 3/8˝ INTERMEDIO NPT	10	62	OK
AV162	RACCORDO GOMITO 1/2˝ F X 1/2˝ F JC 50-8 PPG	10	62	OK

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Accessori Valvole

Raccordi per valvole

Raccordi a gomito per tubo ⅜” Tipo Jaco;
In polipropilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV150	RACCORDO A GOMITO AIR-CHECK 1/4˝ F FEMMINA NPT	10	62	OK
AV154	RACCORDO GOMITO 3/8˝ FEMMINA NPT	10	62	OK

Codice	Descrizione	Per Valvola Autotrol
AV150	RACCORDO A GOMITO AIR-CHECK 1/4˝ F FEMMINA NPT	255
AV154	RACCORDO GOMITO 3/8˝ FEMMINA NPT	268-366-368

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Raccordi troppo pieno a gomito con ghiera di fissaggio

In nylon

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV180	RACCORDO GOMITO TROPPO PIENO 3/8˝	10	62	OK
AV181	RACCORDO GOMITO TROPPO PIENO 1/2˝	10	62	OK

Codice	Descrizione	Per Tubo ø Interno (mm)
AV180	RACCORDO GOMITO TROPPO PIENO 3/8˝	12,7
AV181	RACCORDO GOMITO TROPPO PIENO 1/2˝	15,5

Certificati	Produttore	Settori
		Domestico

Accessori Valvole

Diffusori di fondo con air-check

Con tubazione in PVC.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV093MWG	TUBO PVC 3/8˝ OD L=1067MM(42˝)+AIR-CHECK AV108MWG	10	62	OK
CC064M	TUBO PVC 3/4˝ OD L=1200MM + AIR-CHECK CC063*	10	62	OK

Codice	Descrizione	Ø Tubazione (pollici)	Lunghezza (mm)
AV093MWG	TUBO PVC 3/8˝ OD L=1067MM(42˝)+AIR-CHECK AV108MWG	3/8"	1060
CC064M	TUBO PVC 3/4˝ OD L=1200MM + AIR-CHECK CC063*	3/4"	1200

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
		Domestico, Commerciale, Industriale

Accessori Valvole

Accessori Valvole

Raggiere di fondo per montaggio superiore

Adatte per valvole con montaggio in testa;
In ABS;
A otto bracci (con attacco filettato) con fessure 0,3 mm;
Collegamento alla tubazione centrale a incollaggio.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
PV316	RAGGIERA CON LAT. FILETTATO PER VALV. 263-268-27814˝-16˝*	10	62	OK
PV317	RAGGIERA CON LAT. FILETTATO PER VALV. 263-268-27818-21-24˝*	10	62	OK
PV31632	RAGGIERA CON LAT.FILETTATO PER TUBO D.32 MM 14˝-16˝*	10	62	OK
PV31732	RAGGIERA CON LAT.FILETTATO PER TUBO D.32 MM 18˝-21˝-24˝*	10	62	OK
PV318	RAGGIERA CON LAT. FILETTATO PER ADATTATORE PV40214˝-16˝*	20	87	OK
PV319	RAGGIERA CON LAT. FILETTATO PER ADATTATORE PV40218˝-21˝-24˝*	20	87	OK
PV320	RAGGIERA CON LAT. FILETTATO PER MAGNUM 14˝-16˝*	20	82	OK
PV321	RAGGIERA CON LAT. FILETTATO PER MAGNUM 18˝-21˝-24˝*	20	82	OK
PV322	RAGGIERA CON LAT. FILETTATO PER MAGNUM 30˝*	20	82	OK
PV323	RAGGIERA CON LAT. FILETTATO PER MAGNUM 36˝*	20	82	OK

Codice	Descrizione	Ø Bombola Abbinabile (pollici)	Ø Foro Per Tubazione Centrale (mm)
PV316	RAGGIERA CON LAT. FILETTATO PER VALV. 263-268-27814˝-16˝*	14"-16"	26,7 (1,05")
PV317	RAGGIERA CON LAT. FILETTATO PER VALV. 263-268-27818-21-24˝*	18"-21"-24"	26,7 (1,05")
PV31632	RAGGIERA CON LAT.FILETTATO PER TUBO D.32 MM 14˝-16˝*	14"-16"	32
PV31732	RAGGIERA CON LAT.FILETTATO PER TUBO D.32 MM 18˝-21˝-24˝*	18"-21"-24"	32
PV318	RAGGIERA CON LAT. FILETTATO PER ADATTATORE PV40214˝-16˝*	14"-16"	41,8 (1¼")
PV319	RAGGIERA CON LAT. FILETTATO PER ADATTATORE PV40218˝-21˝-24˝*	18"-21"-24"	41,8 (1¼")
PV320	RAGGIERA CON LAT. FILETTATO PER MAGNUM 14˝-16˝*	14"-16"	48,3 (1,90")
PV321	RAGGIERA CON LAT. FILETTATO PER MAGNUM 18˝-21˝-24˝*	18"-21"-24"	48,3 (1,90")
PV322	RAGGIERA CON LAT. FILETTATO PER MAGNUM 30˝*	30"	48,3 (1,90")
PV323	RAGGIERA CON LAT. FILETTATO PER MAGNUM 36˝*	36"	48,3 (1,90")

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Commerciale, Industriale

Accessori Valvole

Raggiere di fondo per montaggio superiore

Adatte per valvole con montaggio in testa;
In ABS;
A sei bracci (con attacco a baionetta) con fessure 0,25 mm;
Collegamento alla tubazione centrale a incollaggio.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
PV316B	RAGGIERA CON LAT.A BAIONETTA PER VALV. 263-268-278 14-16˝	10	62	OK
PV317B	RAGGIERA CON LAT.A BAIONETTA PER VALV. 263-268-278 18-21-24˝	10	62	OK
PV318B	RAGGIERA CON LAT.A BAIONETTA PER ADATTATORE PV40214-16˝	10	62	OK
PV319B	RAGGIERA CON LAT.A BAIONETTA PER ADATTATORE PV40218-21-24˝	10	62	OK
PV320B	RAGGIERA CON LAT.A BAIONETTA PER MAGNUM 14-16˝	20	82	OK
PV321B	RAGGIERA CON LAT.A BAIONETTA PER MAGNUM 18-21-24˝	20	82	OK
PV322B	RAGGIERA CON LAT.A BAIONETTA PER MAGNUM 30˝	20	82	OK
PV323B	RAGGIERA CON LAT.A BAIONETTA PER MAGNUM 36˝	20	82	OK
PV320B50	RAGGIERA CON LAT. A BAIONETTA PER TUBO D.50 14-16	10	62	OK
PV321B50	RAGGIERA CON LAT. A BAIONETTA PER TUBO D.50 18-21-24˝	10	62	OK
PV322B50	RAGGIERA CON LAT. A BAIONETTA PER TUBO D.50 30˝	10	82	OK
PV323B50	RAGGIERA CON LAT. A BAIONETTA PER TUBO D.50 36˝	10	82	OK

Codice	Ø Bombola Abbinabile (pollici)	Ø Foro Tubazione Centrale (mm)	Ø D (mm)	Per Valvola Autotrol
PV316B	14"-16"	26,7 (1,05")	260	PERFORMA
PV317B	18"-21"-24"	26,7 (1,05")	373	PERFORMA
PV318B	14"-16"	41,8 (1¼")	260	PV402
PV319B	18"-21"-24"	41,8 (1¼")	373	PV402
PV320B	14"-16"	48,3 (1,90")	260	MAGNUM
PV321B	18"-21"-24"	48,3 (1,90")	373	MAGNUM
PV322B	30"	48,3 (1,90")	563	MAGNUM
PV323B	36"	48,3 (1,90")	705	MAGNUM
PV320B50	14"-16"	50 (2")	260
PV321B50	18"-21"-24"	50 (2")	373
PV322B50	30"	50 (2")	563
PV323B50	36"	50 (2")	705

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
		Commerciale, Industriale

Valvole Autotrol Residenziali Serie 255 con Timer 460tc

Valvole Autotrol Residenziali Serie 255 con Timer 460tc

Indicate per sistemi automatici di addolcimento acqua residenziali;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio Kv = 3,4;
Portata di controlavaggio pari a 22,7 lpm con ∆p 1,72 bar;
Range capacità di resina = 5 ÷ 75 litri;
Disponibili nelle versioni con il timer 460tc elettronico cronometrico;
Complete di presa alimentatore 12/230V – 50Hz spina europea;
Adattatori e raccordi non compresi, da ordinare separatamente;
Accessori (es. filtro sottovalvola, ecc.) non inclusi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AA310	VALV. 255/460tc 59´ A-A 07 12/220V 50HZ SYM	10	5	NO
AA311	VALV. 255/460tc 59´ A-A 08 12/220V 50HZ SYM	10	5	NO
AA313	VALV. 255/460tc 118´ A-A 08 12/220V 50HZ SYM	10	5	OK
AA315	VALV. 255/460TC 118´ B-B 10 12/220V 50HZ SYM	10	5	NO

Caratteristiche :
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea della salamoia	Filettata ¼” NPT maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	29 ± 3 mm
Peso (valvola + programmatore)	1,8 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell’acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 ACS CE	Pentair	Domestico

Accessori Valvole

Accessori Valvole

Tubazioni flessibili in polietilene

Disponibili con diametro 3/8” (= 9,54 mm) oppure 1/4";
Disponibili con diversi colori;
In matasse da 100 m (solo AV140 è da 30 m).

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV140	TUBO POLIETILENE 3/8˝ NATURALE MATASSA DA 30 M	10	62	OK
AV140A	TUBO POLIETILENE 3/8˝ NATURALE MATASSA DA 100 M	10	62	OK
DH252	TUBO POLIETILENE 3/8˝ NERO MATASSA DA 100 MT	30	175	OK
DH253	TUBO POLIETILENE 3/8˝ BIANCO MATASSA DA 100 MT	30	175	OK
DH254	TUBO POLIETILENE 3/8˝ ROSSO MATASSA DA 100 MT	30	175	OK
DH255	TUBO POLIETILENE 3/8˝ BLU MATASSA DA 100 MT	30	175	OK
DH231	TUBO POLIETILENE 1/4˝ TRASPARENTE MATASSA DA 100MT	30	175	OK
DH232	TUBO POLIETILENE 1/4˝ NERO MATASSA DA 100 MT	30	175	OK
DH233	TUBO POLIETILENE 1/4˝ BIANCO MATASSA DA 100 MT	30	175	OK
DH234	TUBO POLIETILENE 1/4˝ ROSSO MATASSA DA 100 MT	30	175	OK
DH235	TUBO POLIETILENE 1/4˝ BLU MATASSA DA 100 MT	30	175	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Domestico

Prodotto

Valvole automatiche residenziali Autotrol 278 Logix

Ricambi

Accessori
