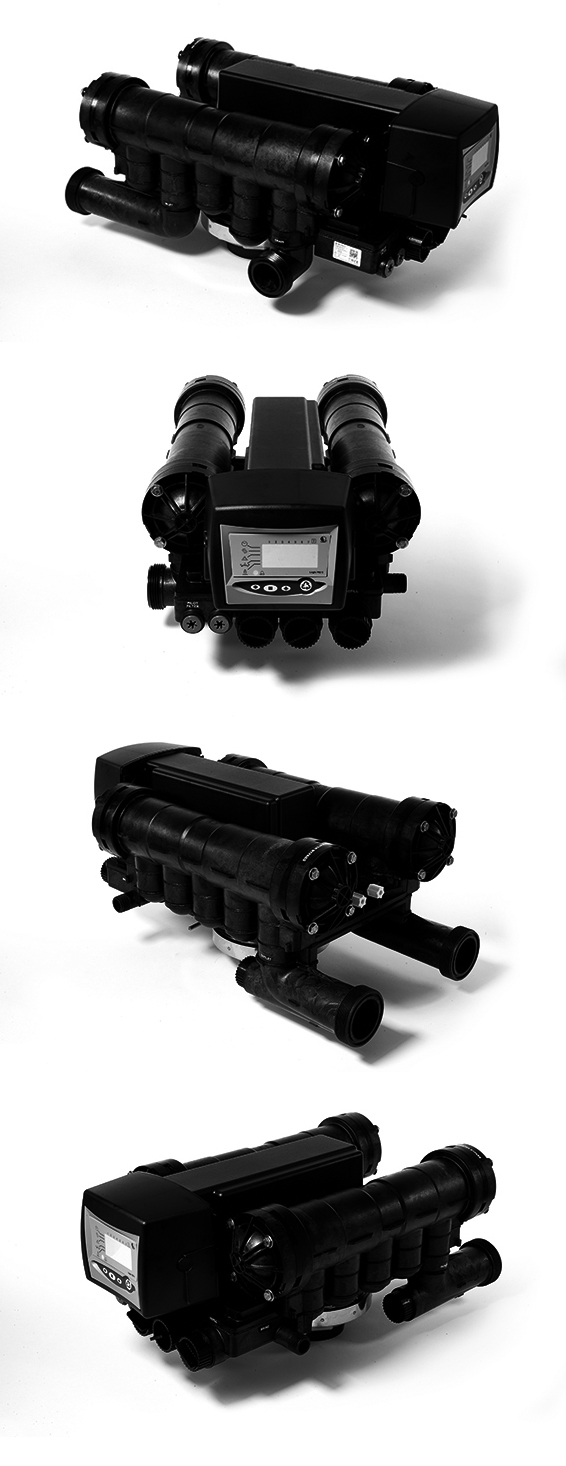

Valvole automatiche industriali Autotrol Magnum IT 2" Logix

Valvole Autotrol Industriali per Addolcimento Serie Magnum IT 2” con Timer Serie Logix

Valvole Autotrol Industriali per Addolcimento Serie Magnum IT 2” con Timer Serie Logix

Indicate per sistemi automatici di addolcimento acqua industriali;
Corpo della valvola in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304 (per applicazioni gravose, es. deferrizzazione con uso di KMnO4 o decarbonatazione con uso di HCl, è disponibile a richiesta l’adattatore bombola in Noryl);
Guarnizioni in EPDM;
Portata di esercizio Kv = 18,2;
Portata di controlavaggio pari a 337 lpm con ∆p 1,72 bar;
Range capacità di resina = 100 ÷ 700 litri;
Disponibili nelle versioni con i seguenti timer della serie LOGIX:
742 elettronico cronometrico programmabile;
762 elettronico volumetrico programmabile;
Complete di prese alimentatori 12/230V – 50Hz con spina europea;
Disponibili nei modelli con o senza by-pass;
Adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
Il sistema di reintegro al tino salamoia non necessita di valvola a galleggiante di sicurezza, ma soltanto di air-check;
Disponibilità di adattatore per montaggio laterale in PVC 2” (COD. CC084).

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
CB202E	MAGNUM IT 2˝ 298/742 18˝ (8 GPM) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB221E	MAGNUM IT 2˝ 298/762 16˝ (6 GPM) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB222E	MAGNUM IT 2˝ 298/762 18˝ (8 GPM) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB223E	MAGNUM IT 2˝ 298/762 21˝ (10 GPM) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB224E	MAGNUM IT 2˝ 298/762 24˝ (14 GPM) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB226E	MAGNUM IT 2˝ 298/762 36˝ (30 GPM) HWB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB234E	MAGNUM IT 2˝ 298/762 24˝ (14 GPM) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK
CB236E	MAGNUM IT 2˝ 298/762 36˝ (30 GPM) NHB SYMBOL 12/230V 50HZ EURO PLUG	20	81	OK

Caratteristiche:
Attacco bombola	Filettato 4” - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale

Valvole Autotrol Industriali in Modalità Filtro Serie Magnum IT 2” con Timer Serie Logix

Valvole Autotrol Industriali in Modalità Filtro Serie Magnum IT 2” con Timer Serie Logix

Indicate per sistemi automatici di filtrazione acqua industriali;
Corpo della valvola in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304 (per applicazioni gravose, es. acqua di mare, è disponibile a richiesta l’adattatore bombola in Noryl);
Guarnizioni in EPDM;
Portata di esercizio Kv = 18,2;
Portata di controlavaggio pari a 337 lpm con ∆p 1,72 bar;
Possibilità di accoppiamento delle valvole ai timer della serie LOGIX:
742 F elettronico cronometrico programmabile;
762 F elettronico volumetrico programmabile;
Complete di prese alimentatori 12/230V – 50Hz con spina europea;
Disponibili nei modelli con o senza by-pass;
Adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
Disponibilità di adattatore per montaggio laterale in PVC 2”.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
CB240E	MAGNUM IT 2˝ 293/742F (5 GPM) UWB SYMBOL 12/230V50HZ EURO PLUG	20	81	OK
CB241E	MAGNUM IT 2˝ 293/742F (5 GPM) NUB SYMBOL 12/230V50HZ EURO PLUG	20	81	OK
CB245E	MAGNUM IT 2˝ 293/762F (5 GPM )NUB SYMBOL 12/230V50HZ EURO PLUG	20	81	OK

Caratteristiche :
Attacco bombola	Filettato 4” - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale

Sistemi Duplex Industriali di Addolcimento con Valvole Autotrol Magnum IT 2” e Timer 764

Sistemi Duplex Industriali di Addolcimento con Valvole Autotrol Magnum IT 2” e Timer 764

indicati per sistemi automatici di addolcimento acqua industriali;
predisposti per il funzionamento sia in duplex alternato sia in duplex parallelo;
composti da n.2 valvole (una “master” e l’altra “slave”) con timer 764 elettronico volumetrico;
completi di presa alimentatore 12/230V – 50Hz con spina europea;
corpi delle valvole in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304 (per applicazioni gravose, es. deferrizzazione con uso di KMnO4 o decarbonatazione con uso di HCl, è disponibile a richiesta l’adattatore bombola in Noryl): guarnizioni in EPDM;
portata di esercizio della singola colonna Kv = 18,2;
portata di controlavaggio della singola colonna pari a 337 lpm con ∆p 1,72 bar;
range capacità di resina della singola colonna = 100 ÷ 700 litri;
disponibili nei modelli con o senza by-pass;
adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
il sistema di reintegro al tino salamoia non necessita di valvola a galleggiante di sicurezza, ma soltanto di air-check;
disponibilità di adattatore per montaggio laterale in PVC 2” (COD. CC084);
le tubazioni di intercollegamento non sono comprese.

Codice	Descrizione	Fam.	Sotto fam.	Disp. Stock
CB250E	MAGNUM 298 2˝ MIT-TWS-764-14˝ (5 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK
CB251E	MAGNUM 298 2˝ MIT-TWS-764-16˝ (6 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK
CB252E	MAGNUM 298 2˝ MIT-TWS-764-18˝ (8 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK
CB253E	MAGNUM 298 2˝ MIT-TWS-764-21˝ (10 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK
CB254E	MAGNUM 298 2˝ MIT-TWS-764-24˝ (14 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK
CB255E	MAGNUM 298 2˝ MIT-TWS-764-30˝ (20 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK
CB256E	MAGNUM 298 2˝ MIT-TWS-764-36˝ (30 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK

Caratteristiche:
Attacco bombola	Filettato 4” - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
41x60x50	1	34,0	120x80x210	8	28,5

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale

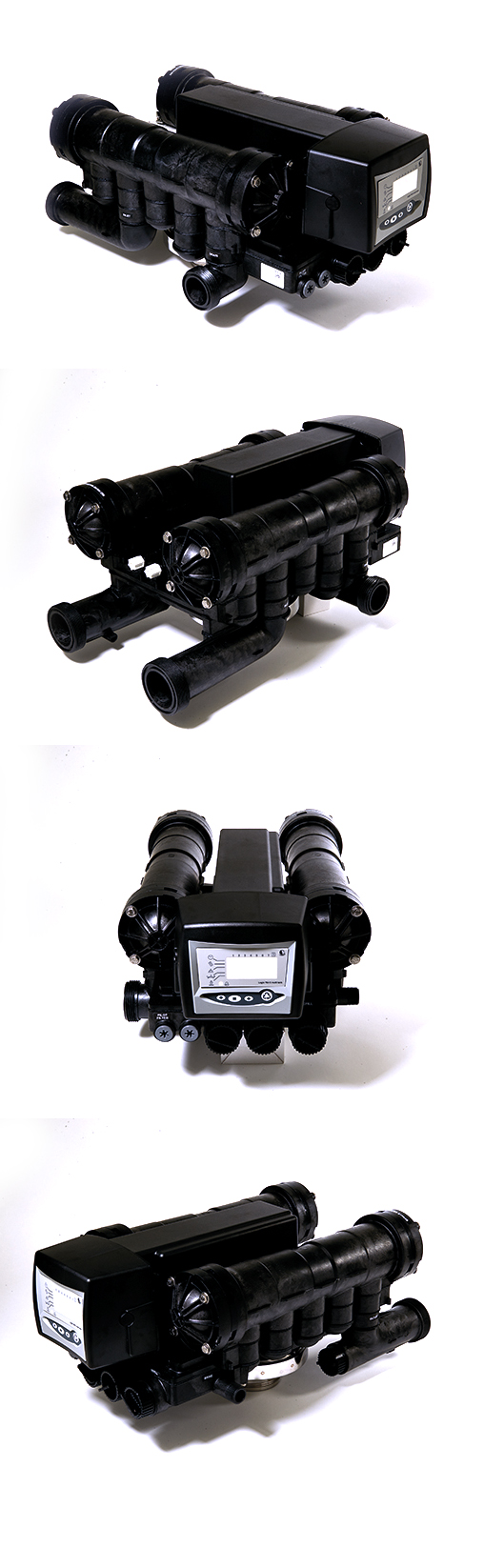

Valvole Autotrol Industriali di Addolcimento Serie Magnum IT 2” Timer 764 per Sistemi Multitank

Valvole Autotrol Industriali di Addolcimento Serie Magnum IT 2” Timer 764 per Sistemi Multitank

Indicate per sistemi automatici di addolcimento acqua industriali;
Accoppiate al timer 764 elettronico volumetrico;
Predisposte per il funzionamento in parallelo;
Corpo della valvola in materiale plastico Noryl, listato NSF, con adattatore bombola in S.S.304 (per applicazioni gravose, es. deferrizzazione con uso di KMnO4 o decarbonatazione con uso di HCl, è disponibile a richiesta l’adattatore bombola in Noryl);
Guarnizioni in EPDM;
Portata di esercizio della singola colonna Kv = 18,2;
Portata di controlavaggio della singola colonna pari a 337 lpm con Δ 1,72 bar;
Range capacità di resina della singola colonna = 100 ÷ 700 litri;
Ogni valvola è completa di presa alimentatore 12/230V – 50Hz con spina europea;
Disponibili nei modelli con o senza by-pass;
Adattatori, raccordi e accessori (es. filtro sottovalvola, ecc.) non compresi, da ordinare separatamente;
Il sistema di reintegro al tino salamoia non necessita
di valvola a galleggiante di sicurezza, ma soltanto di air-check;
Disponibilità di adattatore per montaggio laterale in PVC 2”;
Le tubazioni di intercollegamento non sono comprese.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
CB266E	MAGNUM 298 2˝ MIT-SN-764-36˝ (30 GPM) NHB SYMBOL12/230V 50HZ EURO PLUG	20	81	OK

Caratteristiche:
Attacco bombola	Filettato 4" - 8 UN maschio
Connessione linea di scarico	1,5” acciaio – NPT/BSPT maschio D50 CPVC ad incollaggio
Connessione linea della salamoia	Filettata ¾” NPT maschio
Diametro esterno della tubazione interna alla bombola	1,5” (= 48,3 mm)
Segnale ausiliario e di scarico del comando idraulico	Jaco ¼” tubo
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	16 ± 3 mm
Peso (valvola + programmatore)	12,3 kg
Pressione di esercizio	1,72 ÷ 6,90 bar
Temperatura dell’acqua	1°C ÷ 36°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 CE	Pentair	Commerciale, Industriale
