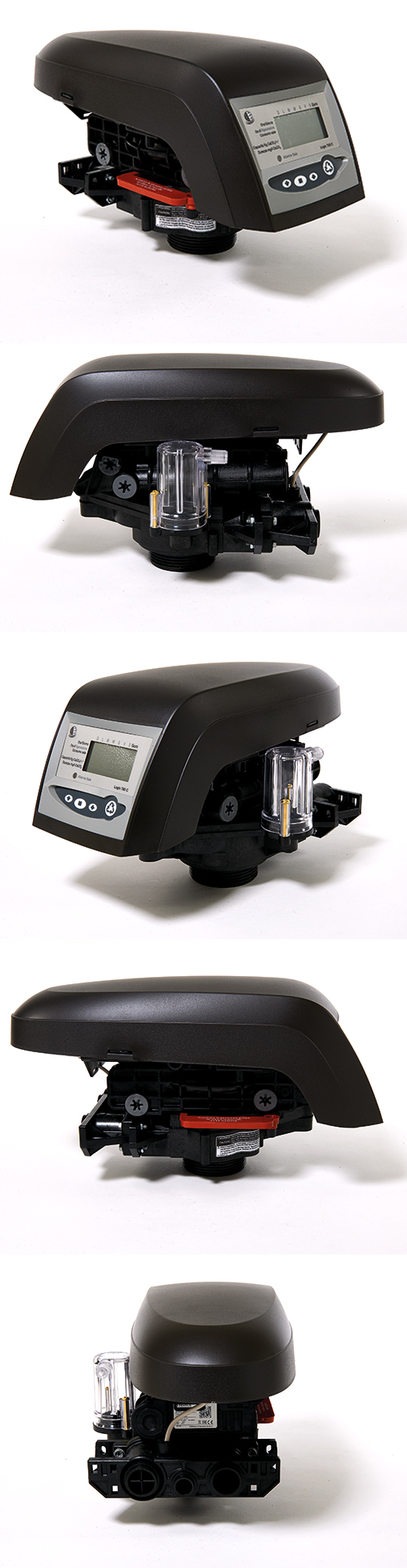

Valvole automatiche residenziali Autotrol 255 Logix

Valvole Autotrol Residenziali Serie 255 con Timer Serie Logix

Valvole Autotrol Residenziali Serie 255 con Timer Serie Logix

Indicate per sistemi automatici di addolcimento acqua residenziali;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio Kv = 3,4;
Portata di controlavaggio pari a 22,7 lpm con ∆p 1,72 bar;
Range capacità di resina = 5 ÷ 75 litri;
Disponibili nelle versioni con i seguenti timer della serie LOGIX
740 C – ET elettronico cronometrico;
760 C – ET elettronico volumetrico;
742 C elettronico cronometrico programmabile;
762 C elettronico volumetrico programmabile;
Complete di presa alimentatore 12/230V – 50Hz spina europea;

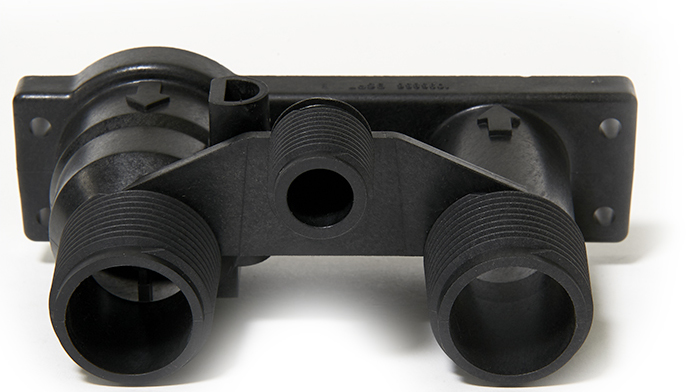

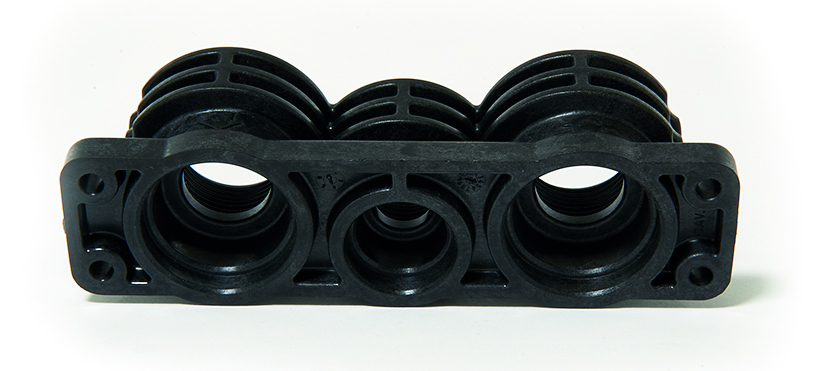

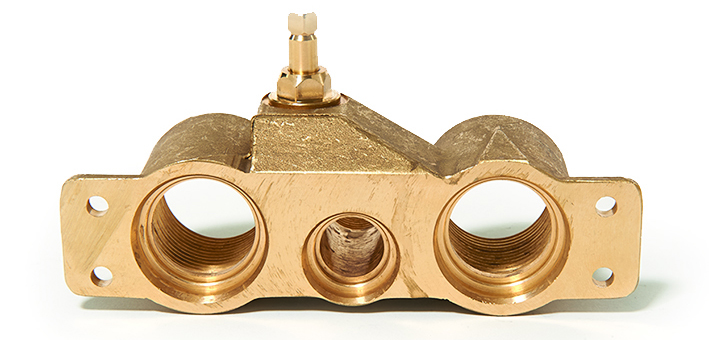

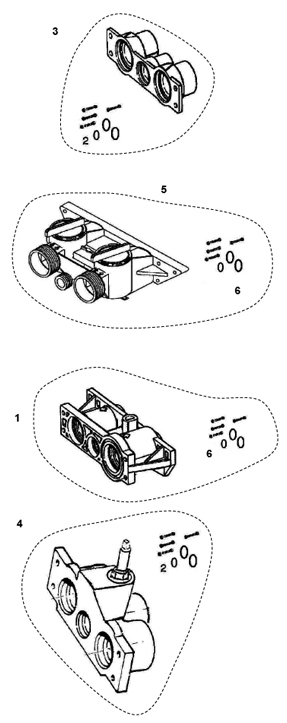

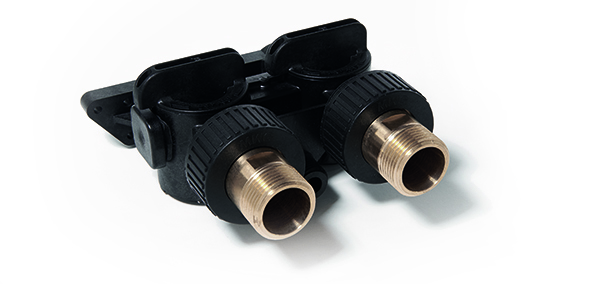

Adattatori e raccordi non compresi, da ordinare separatamente:
Accessori (es. filtro sottovalvola, ecc.) non inclusi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AA071	VALV. 255/740C-ET BW 07 INJ E ITA 12/230V 50HZ EURO PLUG	10	6	NO
AA072	VALV. 255/740C-ET BW 08 INJ F ITA 12/230V 50HZ EURO PLUG	10	6	NO
AA073	VALV. 255/740C-ET BW 09 INJ G ITA 12/230V 50HZ EURO PLUG	10	6	NO
AA074	VALV. 255/740C-ET BW 10 INJ H ITA 12/230V 50HZ EURO PLUG	10	6	NO
AA075	VALV. 255/740C-ET BW 10 INJ J ITA 12/230V 50HZ EURO PLUG	10	6	NO
AA101E	VALV. 255/742C .33 F 07 SYMBOL 12/230V 50HZ EUROPLUG	10	7	NO
AA104E	VALV. 255/742C .33 J 10 SYMBOL 12/230V 50HZ EUROPLUG	10	7	NO
AC051	VALV. 255/760C-ET BW 07 INJ E ITA 12/230V 50HZ EURO PLUG	10	16	NO
AC052	VALV. 255/760C-ET BW 08 INJ F ITA 12/230V 50HZ EURO PLUG	10	16	NO
AC053	VALV. 255/760C-ET BW 09 INJ G ITA 12/230V 50HZ EURO PLUG	10	16	NO
AC054	VALV. 255/760C-ET BW 10 INJ H ITA 12/230V 50HZ EURO PLUG	10	16	NO
AC055	VALV. 255/760C-ET BW 10 INJ J ITA 12/230V 50HZ EURO PLUG	10	16	NO
AC057	VALV. 255/760C-ET BW 13 INJ L ITA 12/230V 50HZ EURO PLUG	10	16	NO
AC101E	VALV. 255/762C .33 F 07 SYMBOL 12/230V 50HZ EUROPLUG	10	17	NO
AC102E	VALV. 255/762C .33 G 08 SYMBOL 12/230V 50HZ EUROPLUG	10	17	NO
AC104E	VALV. 255/762C .33 J 10 SYMBOL 12/230V 50HZ EUROPLUG	10	17	NO
AC105E	VALV. 255/762C .33 K 12 SYMBOL 12/230V 50HZ EUROPLUG	10	17	NO
AC106E	VALV. 255/762C .33 L 13 SYMBOL 12/230V 50HZ EUROPLUG	10	17	NO

Caratteristiche :
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea della salamoia	Filettata ¼” NPT maschio

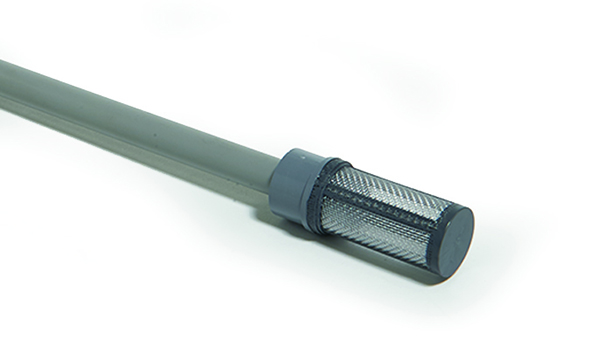

Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	29 ± 3 mm
Peso (valvola + programmatore)	1,8 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell’acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004, ACS, CE	Pentair	Domestico

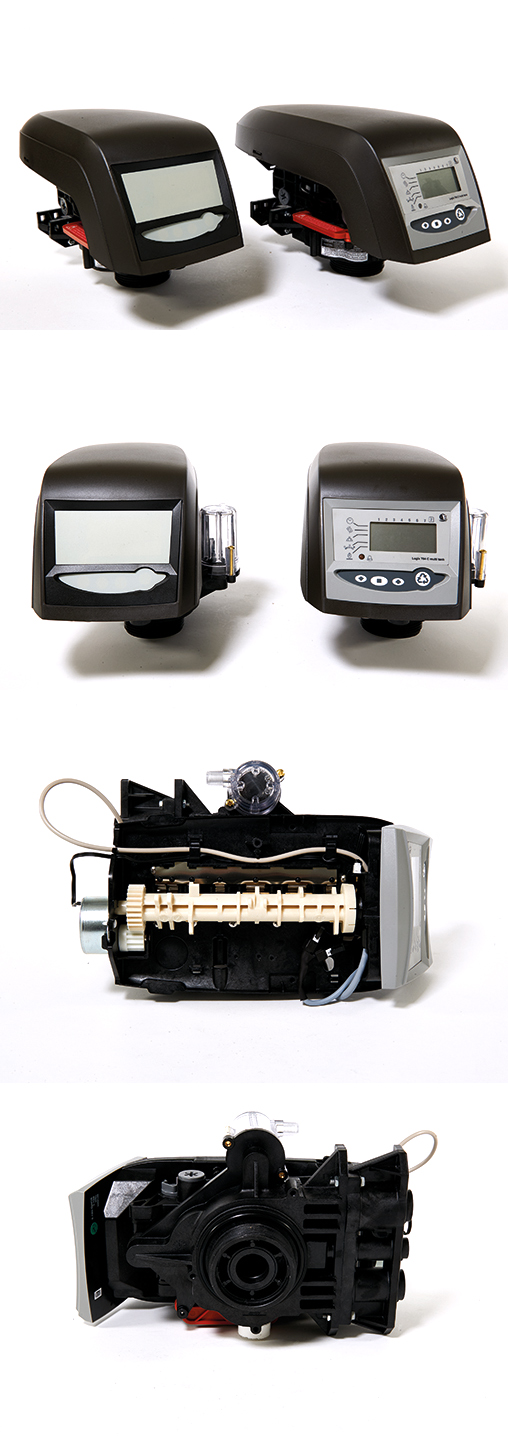

Sistemi Duplex Residenziali con Valvole Autotrol 255 Twin e Timer 764

Sistemi Duplex Residenziali con Valvole Autotrol 255 Twin e Timer 764

Indicati per sistemi automatici di addolcimento acqua residenziali / commerciali;
Predisposti per il funzionamento sia in duplex alternato sia in duplex parallelo;
Composti da n. 2 valvole (una “master” e l’altra “slave”) con timer 764 elettronico volumetrico;
Completi di presa alimentatore 12/230V – 50Hz con spina europea;
Corpi delle valvole in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio di ogni colonna Kv = 3,4;
Portata di controlavaggio di ogni colonna pari a 22,7 lpm con ∆p 1,72 bar;
Range capacità di resina di ogni colonna = 5 ÷ 75 litri;

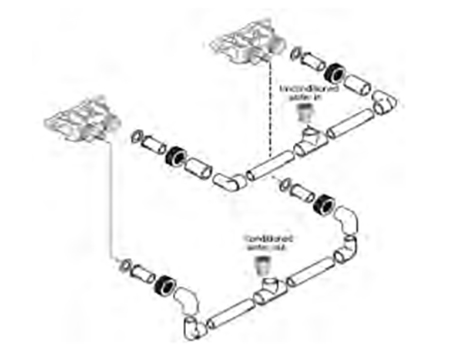

Kit di intercollegamento e accessori (es. filtro sottovalvola, ecc.) non inclusi, da ordinare separatamente.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AF054E	VALV. 255/764 TWIN BW 10 INJ J SYMBOL 12/230V 50HZ EURO PLUG	10	30	OK
AF056E	VALV. 255/764 TWIN BW 13 INJ L SYMBOL 12/230V 50HZ EURO PLUG	10	30	OK

Caratteristiche di ogni singola valvola:
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea di scarico	Filettata ½ maschio, compresa nel kit di intercollegamento
Connessione linea della salamoia	Filettata ¼” NPT maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	29 ± 3 mm
Peso (valvola + programmatore)	1,8 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell’acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004, ACS, CE	Pentair	Domestico

Ricambi

Timer Serie Logix per Valvole Autotrol Serie 255 - 263 - 268 - 273 - 278- 293 - 298

Timer Serie Logix per Valvole Autotrol Serie 255 - 263 - 268 - 273 - 278- 293 - 298

Caratteristiche dei timer della serie Logix per addolcimento

Caratteristiche	740 C-ET	760 C-ET	742 C	762 C	764
Tipo di timer	Elettronico	Elettronico	Elettronico	Elettronico	Elettronico
Tipo di rigenerazione	A tempo	A controllo volumetrico	A tempo	A controllo volumetrico	A controllo volumetrico
Frequenza di rigenerazione	A giorni fissi o bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	A giorni fissi o bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni
Tempo di rigenerazione regolabile	Si	Si	Si	Si	Si
Tempi di ciclo	Calcolati dal computer	Calcolati dal computer	Programmabili	Programmabili	Programmabili
Quantità di sale regolabile	3 opzioni: alta capacità, capacità standard, alta efficienza	3 opzioni: alta capacità, capacità standard, alta efficienza	Totalmente regolabile	Totalmente regolabile	Totalmente regolabile

Caratteristiche dei timer della serie Logix in modalità filtro

Caratteristiche	740 F	760 F	742 F	762 F	764 F
Tipo di timer	Elettronico	Elettronico	Elettronico	Elettronico	Elettronico
Tipo di lavaggio	A tempo	A controllo volumetrico	A tempo	A controllo volumetrico	A controllo volumetrico
Frequenza di lavaggio	A giorni fissi o bi-giornaliero fino a 99 giorni	A giorni fissi o bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni	Bi-giornaliero fino a 99 giorni
Fasi di lavaggio di durata regolabile	Controlavaggio	Controlavaggio	Tutte	Tutte	Tutte
Tempi di ciclo	Calcolati dal computer	Calcolati dal computer	Programmabili	Programmabili	Programmabili

Ricambi Valvola Logix 255

Ricambi Valvola Logix 255

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1+5+6	AW168	1244650	CORPO VALV.SUP.255/700 COMPLETO DI PIASTRA SUP.SENZA REGOLAZIONI	10	64	NO
2	AW170	1033784	ADATTATORE BOMBOLA 2.1/2˝ PER TUBO 1.05˝	10	64	OK
3	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
4	AW169	1232370	O-RING 1.05˝	10	64	OK
5	AW162	1235340	PIASTRA SUPERIORE 253/255 LOGIX P/N 1235340	10	64	NO
6	AW163	1235341	MOLLA DI CONTRASTO UN PEZZO 253/255 LOGIX P/N 1235341	10	64	OK
7	AW148	1236246	253-5/263-8 LOGIX STANDARD COVER P/N 1236246	10	64	NO

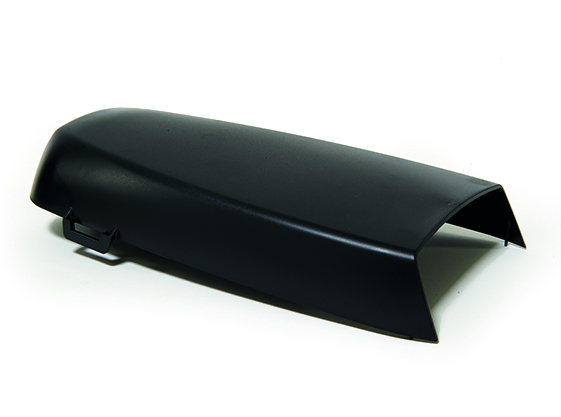

N.Visual.	AW145	1242234	255 LOGIX SLIM COVER	10	64	NO
8	AW195	1001404	KIT O-RING ACCOPPIAMENTO CORPO VALVOLA	10	64	OK
9	AW196	1040459	KIT O-RING ATTACCO FLANGIATO*	10	64	OK
N.Visual.	AW180	1000250	KIT VALVOLE A DISCO 255	10	64	OK
N.Visual.	AV037	1239760	KIT VITE DI MISCELAZIONE PER SERIE 700 E 255/400NEW STYLE	10	62	OK
11	AW173	1031402	FORCELLA DI BLOCCAGGIO CORPO VALVOLA	10	64	NO
12	AW149	1235353	ALBERO A CAMME 253/255 LOGIX P/N 1235353	10	64	OK
13	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
14	AW125	1000226	ASSIEME FILTRO E CAPPELLOTTO CON O-RING	10	64	OK
15	AW133	1035730	INIETTORE E GIALLO CON O-RING	10	64	OK
15	AW134	1035731	INIETTORE F PESCA CON O-RING	10	64	OK
15	AW135	1035732	INIETTORE G BEIGE CON O-RING	10	64	OK
15	AW136	1035733	INIETTORE H VIOLETTO CON O-RING	10	64	OK
15	AW137	1035734	INIETTORE J AZZURRO CON O-RING	10	64	OK
15	AW138	1035735	INIETTORE K ROSA CON O-RING	10	64	OK
15	AW348	1035736	INIETTORE L ARANCIONE CON O-RING P/N 1035736	10	64	OK
15	AW349	1035737	INIETTORE M MARRONE CON O-RING P/N 1035737	10	64	OK
15	AW350	1035738	INIETTORE N VERDE CON O-RING P/N 1035738	10	64	OK
15	AW351	1035739	INIETTORE Q VIOLA CON O-RING P/N 1035739	10	64	OK
15	AW352	1035884	INIETTORE R GRIGIO CON O-RING P/N 1035884	10	64	OK

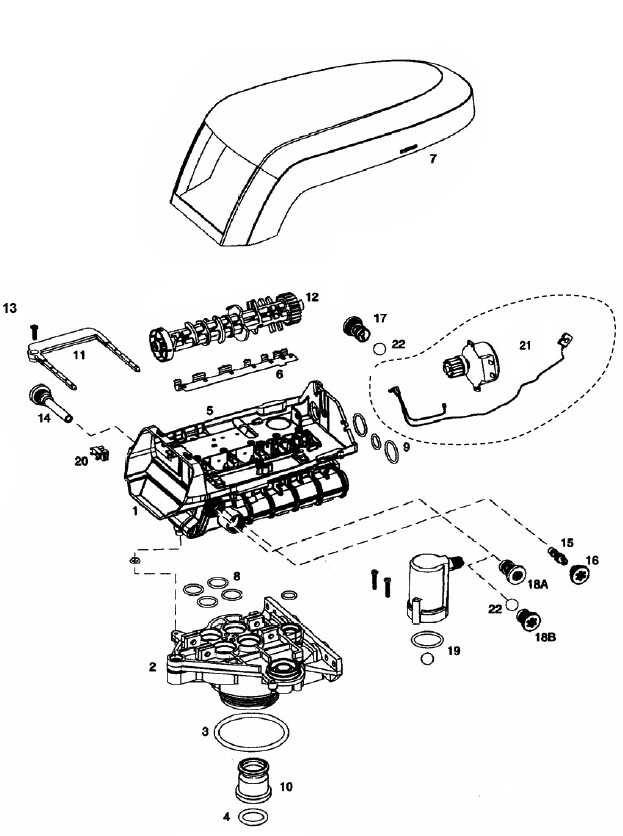

Esploso e ricambi valvola Logix 255

Esploso e ricambi valvola Logix 255

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
16	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK
17	AW100	1000209	REG.CONTROLAVAGGIO 07 CON O-RING	10	64	OK
17	AW101	1000210	REG.CONTROLAVAGGIO 08 CON O-RING	10	64	OK
17	AW102	1000211	REG.CONTROLAVAGGIO 09 CON O-RING	10	64	OK
17	AW103	1000212	REG.CONTROLAVAGGIO 10 CON O-RING	10	64	OK
17	AW104	1000213	REG.CONTROLAVAGGIO 12 CON O-RING	10	64	OK
17	AW105	1000214	REG.CONTROLAVAGGIO 13 CON O-RING	10	64	OK
17	AW106	1000215	REG.CONTROLAVAGGIO 14 CON O-RING	10	64	OK
18A	AW118	1243510	REGOLATORE RINVIO ACQUA .33 GPM SEDE CONICA	10	64	OK
19	AW190	1032417	KIT AIR-CHECK 1/4˝ MASCHIO	10	64	OK
20	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
21	AW126	1238861	MOTORIDUTTORE 255/268 LOGIX CON CAVI P/N 1238861	10	64	OK
22	AW139	1030502	SFERA REGOLATORE SALAMOIA E CONTROLAVAGGIO	10	64	OK
N.Visual.	AW191	1033066	KIT ADATTATORE FILETTATO PER AIR-CHECK 1/4˝ FEMMINA	10	64	OK	N.D.
N.Visual.	AW140	1030528	SFERA AIR-CHECK	10	64	OK
N.Visual.	AW128	1035446	CAVO TURBINA 255-268-278/700	10	64	OK
N.Visual.	AW124	1233187	SPINA DI FISSAGGIO MOTORE LOGIX	10	64	NO
N.Visual.	AV057	1239711	KIT MICRO SWITCH 255-263-268 LOGIX LATO TIMER 0,1AA	10	62	NO
N.Visual.	AV058	1239752	KIT MICRO SWITCH 255-263-268 LOGIX LATO TIMER 5A	10	62	OK
N.Visual.	AV069	1239754	KIT MICRO SWITCH 255-263-268 LOGIX LATO PIASTRA 5	10	62	OK
N.Visual.	AV036A	1256257	KIT MESSA A DISTANZA TIMER LOGIX CON MORSETTERIAP/N 1256257	10	62	NO
N.Visual.	AV023	1242411	CAVO PROLUNGA Lg=50cm PER CABINATI P/N 1242411	10	62	OK
N.Visual.	AV023A	1239979	CAVO CON CONNETTORE 4 PIN IMPULSO START SERIE 700	10	62	OK
N.Visual.	AW500	1000814	PRESA TRASFORMATORE 230/12V SPINA EUROPEA	10	64	OK
N.Visual.	AW501	1000813	PRESA TRASFORMATORE 230/12V SPINA INGLESE	10	64	OK

TIMER SERIE 700

TIMER SERIE 700

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW510		TIMER 740C-ET W/CHECK SALT 12V 50/60HZ ITA*	10	64	OK
1	AW513		TIMER 760C-ET W/CHECK SALT 12V 50/60HZ ITA*	10	64	OK
1	AW517E		TIMER 740F W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW524E		TIMER 760F W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW512E		TIMER 742C W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW515E		TIMER 762 12V 50/60HZ SYMBOL	10	64	NO
1	AW518E		TIMER 742 12V 50/60HZ SYMBOL	10	64	OK
1	AW525E		TIMER 762F W/CHECK SALT 12V 50/60HZ SYMBOL*	10	64	OK
1	AW505E		TIMER 764 12V 50/60HZ SYMBOL	10	64	OK
N.Visual.	AW504	1254886	TIMER SECONDARIO CIECO P/N 1254886	10	64	NO

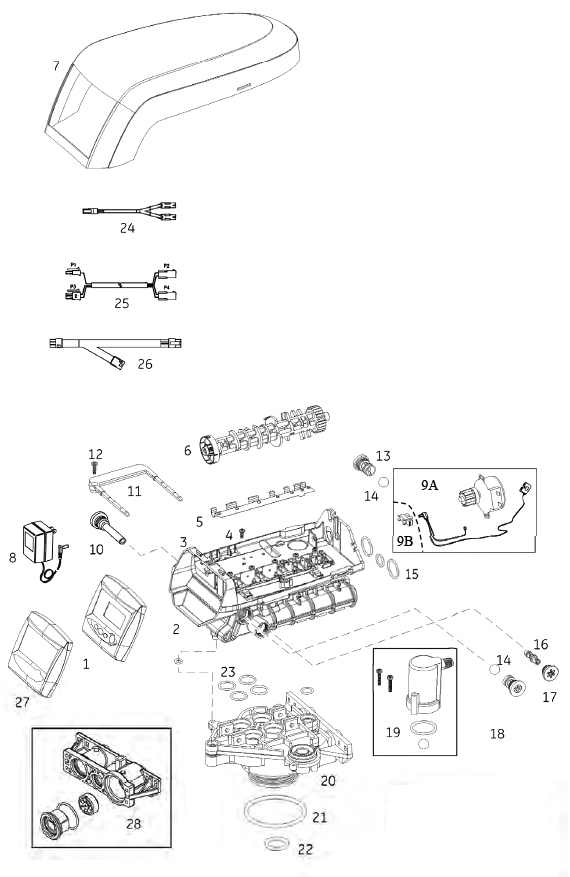

ESPLOSO E RICAMBI VALVOLA 255/764

ESPLOSO E RICAMBI VALVOLA 255/764

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW505E		TIMER 764 12V 50/60HZ SYMBOL	10	64	OK
2+3+4+5	AW168	1244650	CORPO VALV.SUP.255/700 COMPLETO DI PIASTRA SUP.SENZA REGOLAZIONI	10	64	NO
3	AW162	1235340	PIASTRA SUPERIORE 253/255 LOGIX P/N 1235340	10	64	NO
4-12	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
5	AW163	1235341	MOLLA DI CONTRASTO UN PEZZO 253/255 LOGIX P/N 1235341	10	64	OK
6	AW177	1236251	ALBERO A CAMME 255 LOGIX 764 TWIN P/N 1236251	10	64	NO
7	AW148	1236246	253-5/263-8 LOGIX STANDARD COVER P/N 1236246	10	64	NO
8	AW500	1000814	PRESA TRASFORMATORE 230/12V SPINA EUROPEA	10	64	OK
8	AW501	1000813	PRESA TRASFORMATORE 230/12V SPINA INGLESE	10	64	OK
9A	AW126	1238861	MOTORIDUTTORE 255/268 LOGIX CON CAVI P/N 1238861	10	64	OK
9B	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
10	AW125	1000226	ASSIEME FILTRO E CAPPELLOTTO CON O-RING	10	64	OK
11	AW173	1031402	FORCELLA DI BLOCCAGGIO CORPO VALVOLA	10	64	NO
13	AW100	1000209	REG.CONTROLAVAGGIO 07 CON O-RING	10	64	OK
13	AW101	1000210	REG.CONTROLAVAGGIO 08 CON O-RING	10	64	OK
13	AW102	1000211	REG.CONTROLAVAGGIO 09 CON O-RING	10	64	OK
13	AW103	1000212	REG.CONTROLAVAGGIO 10 CON O-RING	10	64	OK
13	AW104	1000213	REG.CONTROLAVAGGIO 12 CON O-RING	10	64	OK
13	AW105	1000214	REG.CONTROLAVAGGIO 13 CON O-RING	10	64	OK
13	AW106	1000215	REG.CONTROLAVAGGIO 14 CON O-RING	10	64	OK
14	AW139	1030502	SFERA REGOLATORE SALAMOIA E CONTROLAVAGGIO	10	64	OK
15	AW196	1040459	KIT O-RING ATTACCO FLANGIATO*	10	64	OK

RICAMBI VALVOLA 255/764

RICAMBI VALVOLA 255/764

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
16	AW133	1035730	INIETTORE E GIALLO CON O-RING	10	64	OK
16	AW134	1035731	INIETTORE F PESCA CON O-RING	10	64	OK
16	AW135	1035732	INIETTORE G BEIGE CON O-RING	10	64	OK
16	AW136	1035733	INIETTORE H VIOLETTO CON O-RING	10	64	OK
16	AW137	1035734	INIETTORE J AZZURRO CON O-RING	10	64	OK
16	AW138	1035735	INIETTORE K ROSA CON O-RING	10	64	OK
16	AW348	1035736	INIETTORE L ARANCIONE CON O-RING P/N 1035736	10	64	OK
16	AW349	1035737	INIETTORE M MARRONE CON O-RING P/N 1035737	10	64	OK
16	AW350	1035738	INIETTORE N VERDE CON O-RING P/N 1035738	10	64	OK
16	AW351	1035739	INIETTORE Q VIOLA CON O-RING P/N 1035739	10	64	OK
16	AW352	1035884	INIETTORE R GRIGIO CON O-RING P/N 1035884	10	64	OK
17	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK
18	AW118	1243510	REGOLATORE RINVIO ACQUA .33 GPM SEDE CONICA	10	64	OK
19	AW190	1032417	KIT AIR-CHECK 1/4˝ MASCHIO	10	64	OK
20	AW170	1033784	ADATTATORE BOMBOLA 2.1/2˝ PER TUBO 1.05˝	10	64	OK
21	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
22	AW169	1232370	O-RING 1.05˝	10	64	OK
23	AW195	1001404	KIT O-RING ACCOPPIAMENTO CORPO VALVOLA	10	64	OK
24	AW365	3016715	CAVO A Y 4 PIN SENSORE TURBINA TWIN P/N 3016715	10	64	OK
25	AW366	3016775	CAVO PROLUNGA LOGIX TWIN LG 3 M P/N 3016775	10	64	OK
26	AW367	3020228	CAVO START/INTERCOLLEGAMENTO 3 PIN MULTI TANK P/N3020228	10	64	OK
27	AW504	1254886	TIMER SECONDARIO CIECO P/N 1254886	10	64	NO
28	AW201	1032350	ADATTATORE TURBINA COMPLETO PER 255	10	64	OK
Non visual.	AW124	1233187	SPINA DI FISSAGGIO MOTORE LOGIX	10	64	NO
Non visual.	AW128	1235446	CAVO TURBINA 255-268-278/700	10	64	OK

Accessori

ADATTATORI, ATTACCHI E BYPASS 256

ADATTATORI, ATTACCHI E BYPASS 256

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW201	1032350	ADATTATORE TURBINA COMPLETO PER 255	10	64	OK
2	AW197		KIT O-RING,VITI DADI ATT.FLANGIATO*	10	64	OK
3	AV015		ATTACCO 3/4˝ GAS IN OTTONE	10	62	OK
3	AV016		ATTACCO 1˝ GAS IN OTTONE	10	62	OK
3	AV010		KIT ATTACCO 3/4˝ GAS IN OTTONE*	10	62	OK
3	AV011		KIT ATTACCO 1˝ GAS IN OTTONE*	10	62	OK
N.Visual.	AV013	1040283	KIT ATTACCO 3/4˝ BSPT IN NORYL	10	62	OK
4	AV006		ATTACCO 3/4˝ GAS OTTONE MIXER	10	62	OK
4	AV017		ATTACCO 1˝ GAS OTTONE MIXER	10	62	OK
N.Visual.	AV007		KIT ATTACCO 3/4˝ GAS OT. MIXER*	10	62	OK
N.Visual.	AV012		KIT ATTACCO 1˝ GAS OT. MIXER*	10	62	OK
N.Visual.	AV001		MANIFOLD 3/4˝ MALE WITH TURBINE P/N 1234260	10	62	NO
N.Visual.	AV001A		MANIFOLD 255 3/4˝ BSP MALE NORYL + KIT P/N 123425	10	62	OK
N.Visual.	AV022		MANIFOLD 1˝ MALE WITH TURBINE + KIT P/N 1234259	10	62	NO
N.Visual.	AV022A		MANIFOLD 255 1˝ BSP MALE NORYL + KIT P/N 1234255	10	62	OK
5	AV026	1040769	BY-PASS 256 CON O-RING, VITI, DADI	10	62	OK
6	AW197N	1040524	KIT O-RING, VITI E DADI PER ATTACCO IN NORYL P/N1040524	10	64	OK

Accessori Valvole Autotrol Serie 255

Accessori Valvole Autotrol Serie 255

Kits bypass 256: Completi di ghiera, guarnizioni, codoli in ottone, viti e dadi

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV028	KIT BY-PASS 256 CODOLO 3/4˝ GAS IN OTTONE*	10	62	OK
AV029	KIT BY-PASS 256 CODOLO 1˝ GAS IN OTTONE*	10	62	OK

Codice	Descrizione	Attacchi in/out	Linea di scarico
AV028	KIT BY-PASS 256 CODOLO 3/4˝ GAS IN OTTONE*	¾”	½”
AV029	KIT BY-PASS 256 CODOLO 1˝ GAS IN OTTONE*	1”	½”

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 255

Kits attacco femmina: Completi di o-rings, viti e dadi

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV013	KIT ATTACCO 3/4˝ BSPT IN NORYL	10	62	OK
AV010	KIT ATTACCO 3/4˝ GAS IN OTTONE*	10	62	OK
AV011	KIT ATTACCO 1˝ GAS IN OTTONE*	10	62	OK

Codice	Descrizione	Attacchi In/Out	Linea Di Scarico	Materiale
AV013	KIT ATTACCO 3/4˝ BSPT IN NORYL	¾"	½"	Plastico Noryl
AV010	KIT ATTACCO 3/4˝ GAS IN OTTONE*	¾"	⅜"	Ottone
AV011	KIT ATTACCO 1˝ GAS IN OTTONE*	1"	½"	Ottone

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 255

Kits attacco femmina con miscelatore: Completi di o-rings, viti e dadi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV007	KIT ATTACCO 3/4˝ GAS OT. MIXER*	10	62	OK
AV012	KIT ATTACCO 1˝ GAS OT. MIXER*	10	62	OK

Codice	Descrizione	Attacchi in/out	Linea di scarico	Materiale
AV007	KIT ATTACCO 3/4˝ GAS OT. MIXER*	¾	⅜	Ottone
AV012	KIT ATTACCO 1˝ GAS OT. MIXER*	1"	½	Ottone

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 255

Accessori Valvole Autotrol Serie 255

Kits attacco maschio

In materiale plastico Noryl;
Completi di o-rings, viti e dadi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV001	MANIFOLD 3/4˝ MALE WITH TURBINE P/N 1234260	10	62	NO
AV001A	MANIFOLD 255 3/4˝ BSP MALE NORYL + KIT P/N 123425	10	62	OK
AV022	MANIFOLD 1˝ MALE WITH TURBINE + KIT P/N 1234259	10	62	NO
AV022A	MANIFOLD 255 1˝ BSP MALE NORYL + KIT P/N 1234255	10	62	OK

Codice	Descrizione	Attacchi in/out	Linea di scarico	Opzione turbina
AV001	MANIFOLD 3/4˝ MALE WITH TURBINE P/N 1234260	¾	¾	Con
AV001A	MANIFOLD 255 3/4˝ BSP MALE NORYL + KIT P/N 123425	¾	¾	Senza
AV022	MANIFOLD 1˝ MALE WITH TURBINE + KIT P/N 1234259	1"	½	Con
AV022A	MANIFOLD 255 1˝ BSP MALE NORYL + KIT P/N 1234255	1"	½	Senza

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole Autotrol Serie 255

Slim cover - coperchio valvola 255 Logix

Apposita per valvole 255;
In materiale plastico.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AW145	255 LOGIX SLIM COVER	10	10	NO

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole

Accessori Valvole

Kit miscelazione durezza valvole Autotrol

Kit di piastrina e vite da installare su corpo valvola 255 e 268 per la miscelazione di acqua dura all’acqua addolcita;
Inserire la piastrina nell’apposita fessura situata in corrispondenza del clapet di bypass;
Inserire la vite e avvitare fino a toccare il clapet stesso;
Avvitando ancora il clapet di bypass verrà via via aperto, permettendo a una parte di acqua dura di miscelarsi all’acqua addolcita in uscita;
Svitando la vite, si diminuirà la miscelazione;
Fare un test di durezza sull’acqua in uscita e regolare la vite fino ad ottenere la durezza voluta.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV037	KIT VITE DI MISCELAZIONE PER SERIE 700 E 255/400NEW STYLE	10	62	OK
AV185	KIT VITE DI MISCELAZIONE VALV. PEANUT 366-368	10	62	NO

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole

Accessori Valvole

Filtri sottovalvola con innesto a baionetta

Con diametro massimo pari a 60 mm e altezza 64 mm;
Con fessure 0,3 mm.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV070	DIFF. SUPERIORE 13/16˝ A BAIONETTA	10	62	OK
AV071	DIFF. SUPERIORE 1.05˝ A BAIONETTA	10	62	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Diffusori di fondo con tubazione

Diffusori di fondo 1,05” hi-flow;
Comprensivo di tubazione in PVC di diversa lunghezza;
Con fessure 0,3 mm.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV116M	TUBO PVC 1.05˝ OD L=432MM(17˝) + DIFF. DI FONDO AV097MWG*	10	62	OK
AV117M	TUBO PVC 1.05˝ OD L=889MM(35˝) + DIFF. DI FONDO AV097MWG*	10	62	OK
AV103M	TUBO PVC 1.05˝ OD L=1397MM(55˝) + DIFF. DI FONDO AV097MWG*	10	62	OK
AV104M	TUBO PVC 1.05˝ OD L=1829MM(72˝) + DIFF. DI FONDO AV097MWG*	10	62	OK

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Diffusore a rete per salamoia con tubazione

Con tubazione in PVC di diametro ⅜” e lunghezza 42”.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV090M	TUBO PVC 3/8˝ OD L=1067MM(42˝) + DIFF. DI FONDO ARETE AV075	10	62	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
		Domestico

Accessori Valvole

Accessori Valvole

Raccordi per valvole

Raccordi a gomito per tubo ⅜” Tipo Jaco;
In polipropilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV150	RACCORDO A GOMITO AIR-CHECK 1/4˝ F FEMMINA NPT	10	62	OK
AV154	RACCORDO GOMITO 3/8˝ FEMMINA NPT	10	62	OK

Codice	Descrizione	Per Valvola Autotrol
AV150	RACCORDO A GOMITO AIR-CHECK 1/4˝ F FEMMINA NPT	255
AV154	RACCORDO GOMITO 3/8˝ FEMMINA NPT	268-366-368

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Raccordi per valvole

Raccordo a gomito intermedio Tipo Jaco;
In polipropilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV155	RACCORDO GOMITO 3/8˝ INTERMEDIO NPT	10	62	OK
AV162	RACCORDO GOMITO 1/2˝ F X 1/2˝ F JC 50-8 PPG	10	62	OK

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Raccordi portagomma di scarico a gomito

Adatti per tubazione flessibile di diametro interno pari a 12,7 mm;
in nylon / polietilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV172	RACCORDO PORTAGOMMA DI SCARICO GOMITO 3/8˝ M	10	62	OK
AV173	RACCORDO PORTAGOMMA DI SCARICO GOMITO 1/2˝ M	10	62	OK
AV174	RACCORDO PORTAGOMMA DI SCARICO GOMITO 1/2˝ F	10	62	OK
AV175	RACCORDO PORTAGOMMA DI SCARICO GOMITO 3/4˝F	10	62	OK

Certificati	Produttore	Settori
		Domestico

Accessori Valvole

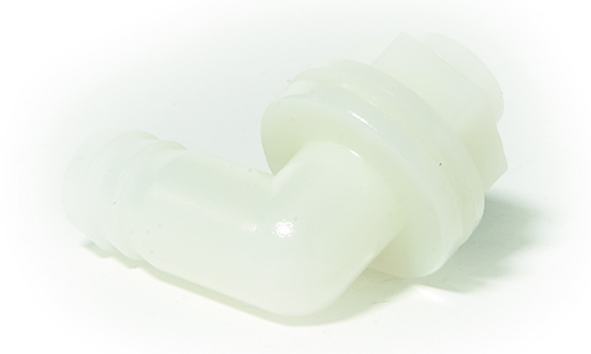

Raccordi troppo pieno a gomito con ghiera di fissaggio

In nylon

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV180	RACCORDO GOMITO TROPPO PIENO 3/8˝	10	62	OK
AV181	RACCORDO GOMITO TROPPO PIENO 1/2˝	10	62	OK

Codice	Descrizione	Per Tubo ø Interno (mm)
AV180	RACCORDO GOMITO TROPPO PIENO 3/8˝	12,7
AV181	RACCORDO GOMITO TROPPO PIENO 1/2˝	15,5

Certificati	Produttore	Settori
		Domestico

Valvole Autotrol Residenziali Serie 368

Valvole Autotrol Residenziali Serie 368

Indicate per sistemi automatici di addolcimento acqua residenziali;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio Kv = 3,68;
Portata di controlavaggio pari a 10 lpm con ∆p 1,72 bar;
Range capacità di resina = 5 ÷ 25 litri;
Disponibili nelle versioni con i seguenti timer:
604 elettronico cronometrico; 606 elettronico volumetrico;
Complete di presa alimentatore 12/230V – 50Hz spina europea;
Accessori (es. filtro sottovalvola, ecc.) e raccordi non inclusi;
Rigenerazione programmabile anche a tempo (calendar override) e gestione dati statistici dei consumi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AB300	VAL.368/604 3/4˝ M REFILL.14 INJ E DLFC 0.9 GPM 12/230V 50HZ EURO PLUG	10	26	OK
AB301	VAL.368/604 3/4˝ M REFILL.14 INJ F DLFC 1.20 GPM12/230V 50HZ EURO PLUG	10	26	OK
AB302	VAL.368/604 3/4˝ M REFILL.14 INJ G DLFC 1.60 GPM12/230V 50HZ EURO PLUG	10	26	OK
AB303	VAL.368/604 3/4˝ M REFILL.14 INJ H DLFC 2.00 GPM12/230V 50HZ EURO PLUG	10	26	NO
AB400	VAL.368/606 3/4˝ M REFILL.14 INJ E DLFC 0.9 GPM 12/230V 50HZ EURO PLUG	10	27	NO
AB401	VAL.368/606 3/4˝ M REFILL.14 INJ F DLFC 1.20 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB402	VAL.368/606 3/4˝ M REFILL.14 INJ G DLFC 1.60 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB403	VAL.368/606 3/4˝ M REFILL.14 INJ H DLFC 2.00 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB501	VAL.368/606 3/4˝ M REF.14 INJ F DLFC 1.20 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO
AB502	VAL.368/606 3/4˝ M REF.14 INJ G DLFC 1.60 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO
AB503	VAL.368/606 3/4˝ M REF.14 INJ H DLFC 2.00 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO

Caratteristiche:
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea della salamoia	Filettata ⅜” NPT maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	± ½” (= ± 13 mm)
Peso (valvola+programmatore)	1,7 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell'acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 ACS CE	Pentair	Domestico, Commerciale

Accessori Valvole Autotrol Serie 255

Kit di intercollegamento D. 32 per sistemi duplex residenziali 255/764 twin

Con appositi adattatori per valvole AUTOTROL 255;
Adatti per il funzionamento sia in duplex Alternato sia in duplex parallelo;

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV119	KIT INTERCOLLEGAMENTO 255/764 TWIN D. 32 X 1˝ FEMM. *	10	62	OK

Quantità	Descrizione
2	Adattatore PVC-U D = 32 mm - 1”
2	Raccordo a T PVC-U D = 32 mm
4	Gomito PVC-U D = 32 mm D1 = 25 mm
4	Tubo PVC-U D = 32 mm
2	Gomito D = 32 mm
2	Manicotto D = 32 mm
2	Kit raccordo codolo D. 32 incollaggio
2	By-pass 256 con O-ring, viti e dadi

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole

Accessori Valvole

Tubazioni flessibili in polietilene

Disponibili con diametro 3/8” (= 9,54 mm) oppure 1/4";
Disponibili con diversi colori;
In matasse da 100 m (solo AV140 è da 30 m).

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV140	TUBO POLIETILENE 3/8˝ NATURALE MATASSA DA 30 M	10	62	OK
AV140A	TUBO POLIETILENE 3/8˝ NATURALE MATASSA DA 100 M	10	62	OK
DH252	TUBO POLIETILENE 3/8˝ NERO MATASSA DA 100 MT	30	175	OK
DH253	TUBO POLIETILENE 3/8˝ BIANCO MATASSA DA 100 MT	30	175	OK
DH254	TUBO POLIETILENE 3/8˝ ROSSO MATASSA DA 100 MT	30	175	OK
DH255	TUBO POLIETILENE 3/8˝ BLU MATASSA DA 100 MT	30	175	OK
DH231	TUBO POLIETILENE 1/4˝ TRASPARENTE MATASSA DA 100MT	30	175	OK
DH232	TUBO POLIETILENE 1/4˝ NERO MATASSA DA 100 MT	30	175	OK
DH233	TUBO POLIETILENE 1/4˝ BIANCO MATASSA DA 100 MT	30	175	OK
DH234	TUBO POLIETILENE 1/4˝ ROSSO MATASSA DA 100 MT	30	175	OK
DH235	TUBO POLIETILENE 1/4˝ BLU MATASSA DA 100 MT	30	175	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Domestico

Prodotto

Valvole automatiche residenziali Autotrol 255 Logix

Ricambi

Accessori
