Valvole Autotrol Residenziali Serie 368

Valvole Autotrol Residenziali Serie 368

Indicate per sistemi automatici di addolcimento acqua residenziali;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio Kv = 3,68;
Portata di controlavaggio pari a 10 lpm con ∆p 1,72 bar;
Range capacità di resina = 5 ÷ 25 litri;
Disponibili nelle versioni con i seguenti timer:
604 elettronico cronometrico; 606 elettronico volumetrico;
Complete di presa alimentatore 12/230V – 50Hz spina europea;
Accessori (es. filtro sottovalvola, ecc.) e raccordi non inclusi;
Rigenerazione programmabile anche a tempo (calendar override) e gestione dati statistici dei consumi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AB300	VAL.368/604 3/4˝ M REFILL.14 INJ E DLFC 0.9 GPM 12/230V 50HZ EURO PLUG	10	26	OK
AB301	VAL.368/604 3/4˝ M REFILL.14 INJ F DLFC 1.20 GPM12/230V 50HZ EURO PLUG	10	26	OK
AB302	VAL.368/604 3/4˝ M REFILL.14 INJ G DLFC 1.60 GPM12/230V 50HZ EURO PLUG	10	26	OK
AB303	VAL.368/604 3/4˝ M REFILL.14 INJ H DLFC 2.00 GPM12/230V 50HZ EURO PLUG	10	26	NO
AB400	VAL.368/606 3/4˝ M REFILL.14 INJ E DLFC 0.9 GPM 12/230V 50HZ EURO PLUG	10	27	NO
AB401	VAL.368/606 3/4˝ M REFILL.14 INJ F DLFC 1.20 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB402	VAL.368/606 3/4˝ M REFILL.14 INJ G DLFC 1.60 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB403	VAL.368/606 3/4˝ M REFILL.14 INJ H DLFC 2.00 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB501	VAL.368/606 3/4˝ M REF.14 INJ F DLFC 1.20 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO
AB502	VAL.368/606 3/4˝ M REF.14 INJ G DLFC 1.60 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO
AB503	VAL.368/606 3/4˝ M REF.14 INJ H DLFC 2.00 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO

Caratteristiche:
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea della salamoia	Filettata ⅜” NPT maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	± ½” (= ± 13 mm)
Peso (valvola+programmatore)	1,7 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell'acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 ACS CE	Pentair	Domestico, Commerciale

Ricambi

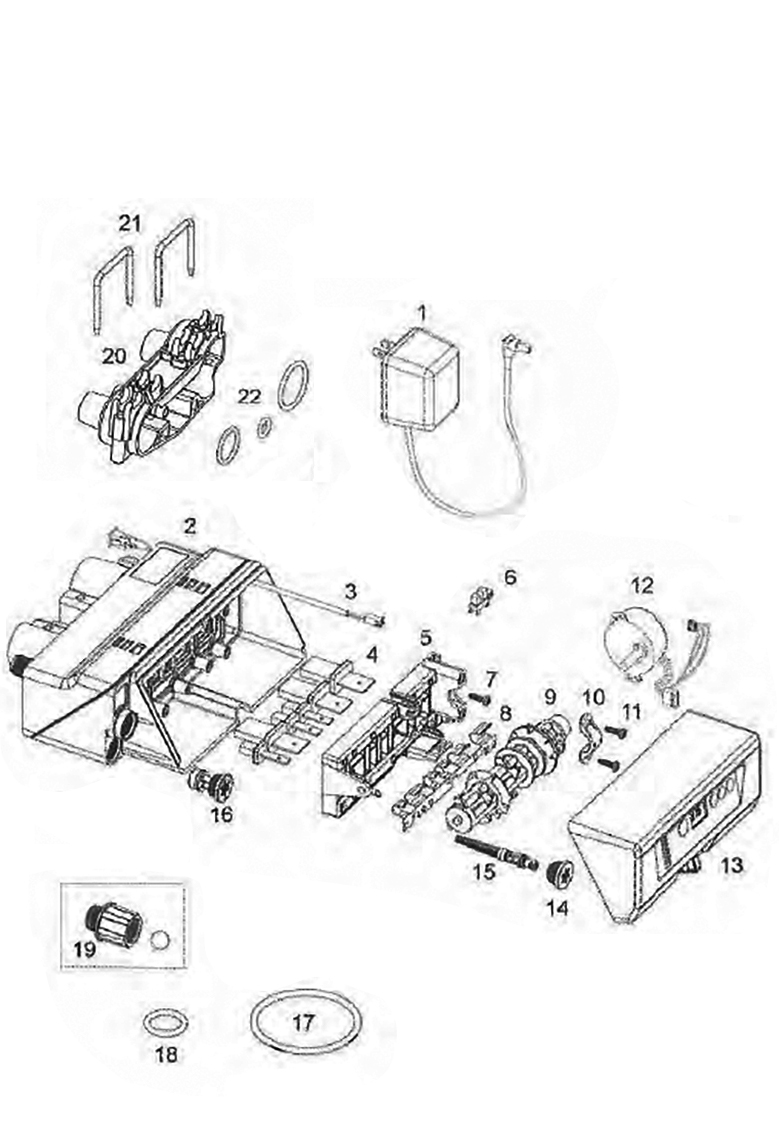

Valvola Autotrol 368/604

Valvola Autotrol 368/604

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW500	1000814	PRESA TRASFORMATORE 230/12V SPINA EUROPEA	10	64	OK
1	AW501	1000813	PRESA TRASFORMATORE 230/12V SPINA INGLESE	10	64	OK
4	AW250	3007947	KIT VALVOLE A DISCO 366 367 368	10	64	NO
6	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
7	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
8	AW252	3022017	MOLLA DI CONTRASTO UN PEZZO 366 367 368	10	64	OK
9	AW253	3022014	ALBERO A CAMME 366 367 368	10	64	OK
10	CD100	1000589	CAVALLOTTO FISSAGGIO ALBERO A CAMME	20	83	OK
11	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
12	AW254	3026537	MOTORIDUTTORE CON CAVI 366 367 368	10	64	OK
13	AW280	4001737	TIMER 604 12V 50-60HZ	10	64	NO
14	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK
15	AW267	3025327	ASSIEME INIETTORE F PESCA CON O-RING + FILTRO 366367 368	10	64	NO
15	AW268	3025328	ASSIEME INIETTORE G BEIGE CON O-RING + FILTRO 366 367 368	10	64	OK
15	AW269	3025329	ASSIEME INIETTORE H VIOLETTO CON O-RING + FILTRO 366 367 368	10	64	NO
16	AW115	1000221	REGOLATORE RINVIO ACQUA .14GPM	10	64	NO
17	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
18	AW169	1232370	O-RING 1.05˝	10	64	OK
19	AV146	3031526	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 0.9 GPM# 06	10	62	NO
19	AV147	3031527	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 1.20 GPM# 07	10	62	NO
19	AV148	3031528	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 1.60 GPM# 08	10	62	OK
19	AV149	3031529	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 2.00 GPM# 09	10	62	OK
20	AW255	4000970	KIT ATTACCO 367 3/4˝ M BSPT S/TURBINA P/N 4000970	10	64	NO
22	AW257	3031825	KIT O-RING ATTACCO 367	10	64	NO
Non Vis.	AV185	3022042	KIT VITE DI MISCELAZIONE VALV. PEANUT 366-368	10	62	NO

Valvola Autotrol 368/606

Valvola Autotrol 368/606

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW500	1000814	PRESA TRASFORMATORE 230/12V SPINA EUROPEA	10	64	OK
1	AW501	1000813	PRESA TRASFORMATORE 230/12V SPINA INGLESE	10	64	OK
4	AW250	3007947	KIT VALVOLE A DISCO 366 367 368	10	64	NO
6	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
7	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
8	AW252	3022017	MOLLA DI CONTRASTO UN PEZZO 366 367 368	10	64	OK
9	AW253	3022014	ALBERO A CAMME 366 367 368	10	64	OK
10	CD100	1000589	CAVALLOTTO FISSAGGIO ALBERO A CAMME	20	83	OK
11	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
12	AW254	3026537	MOTORIDUTTORE CON CAVI 366 367 368	10	64	OK
13	AW281	4001738	TIMER 606 12V 50-60HZ	10	64	NO
14	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK
15	AW267	3025327	ASSIEME INIETTORE F PESCA CON O-RING + FILTRO 366367 368	10	64	NO
15	AW268	3025328	ASSIEME INIETTORE G BEIGE CON O-RING + FILTRO 366 367 368	10	64	OK
15	AW269	3025329	ASSIEME INIETTORE H VIOLETTO CON O-RING + FILTRO 366 367 368	10	64	NO
16	AW115	1000221	REGOLATORE RINVIO ACQUA .14GPM	10	64	NO
17	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
18	AW169	1232370	O-RING 1.05˝	10	64	OK
19	AV146	3031526	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 0.9 GPM# 06	10	62	NO
19	AV147	3031527	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 1.20 GPM# 07	10	62	NO
19	AV148	3031528	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 1.60 GPM# 08	10	62	OK
19	AV149	3031529	REGOLATORE CONTROLAVAGGIO ESTERNO PEANUT 2.00 GPM# 09	10	62	OK
20	AW255	4000970	KIT ATTACCO 367 3/4˝ M BSPT S/TURBINA P/N 4000970	10	64	NO
21	AW256	3027831	CLIP ATTACCO VALV. 367	10	64	NO
22	AW257	3031825	KIT O-RING ATTACCO 367	10	64	NO
24	AW259	3027837	CAVO TURBINA 367	10	64	NO
Non Vis.	AV185	3022042	KIT VITE DI MISCELAZIONE VALV. PEANUT 366-368	10	62	NO

Esploso Valvola Autotrol 368/606B

Esploso Valvola Autotrol 368/606B

Numero	Codice	P.N.	Descrizione	Fam.	Sotto Fam.	Disp. Stock
1	AW500	1000814	PRESA TRASFORMATORE 230/12V SPINA EUROPEA	10	64	OK
1	AW501	1000813	PRESA TRASFORMATORE 230/12V SPINA INGLESE	10	64	OK
4	AW250	3007947	KIT VALVOLE A DISCO 366 367 368	10	64	NO
6	AW129	1235373	INTERRUTTORE SENSORE OTTICO P/N 1235373	10	64	OK
7	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
8	AW252	3022017	MOLLA DI CONTRASTO UN PEZZO 366 367 368	10	64	OK
9	AW253	3022014	ALBERO A CAMME 366 367 368	10	64	OK
10	CD100	1000589	CAVALLOTTO FISSAGGIO ALBERO A CAMME	20	83	OK
11	AW174	3030450	VITE DI FISSAGGIO FORCELLA	10	64	NO
12	AW254	3026537	MOTORIDUTTORE CON CAVI 366 367 368	10	64	OK
13	AW281	4001738	TIMER 606 12V 50-60HZ	10	64	NO
14	AW107	1000269	CAPPELLOTTO INIETTORE/BACKWASH OPEN 00	10	64	OK
15	AW267	3025327	ASSIEME INIETTORE F PESCA CON O-RING + FILTRO 366367 368	10	64	NO
15	AW268	3025328	ASSIEME INIETTORE G BEIGE CON O-RING + FILTRO 366 367 368	10	64	OK
15	AW269	3025329	ASSIEME INIETTORE H VIOLETTO CON O-RING + FILTRO 366 367 368	10	64	NO
16	AW115	1000221	REGOLATORE RINVIO ACQUA .14GPM	10	64	NO
17	AW172	1010154	O-RING ADATTATORE BOMBOLA 2.1/2˝	10	64	OK
18	AW169	1232370	O-RING 1.05˝	10	64	OK
19	AV174		RACCORDO PORTAGOMMA DI SCARICO GOMITO 1/2˝ F	10	62	OK
20	AW290	4000886	BYPASS VALV. 368/606	10	64	OK
22	AW257	3031825	KIT O-RING ATTACCO 367	10	64	NO
24	AW259	3027837	CAVO TURBINA 367	10	64	NO
25	AV146B	4001297	REGOLATORE CONTROLAVAGGIO ESTERNO 368 BYPASS 0.90GPM # 06	10	62	NO
25	AV147B	4001298	REGOLATORE CONTROLAVAGGIO ESTERNO 368 BYPASS1.20GPM # 07	10	62	NO
25	AV148B	4001299	REGOLATORE CONTROLAVAGGIO ESTERNO 368 BYPASS1.60GPM # 08	10	62	NO
25	AV149B	4001300	REGOLATORE CONTROLAVAGGIO ESTERNO 368 BYPASS 2.0GPM # 09	10	62	OK
26	AW275	4001606	ATTACCHI MASCHIO 3/4˝ BSP	10	64	OK
Non Vis.	AV185	3022042	KIT VITE DI MISCELAZIONE VALV. PEANUT 366-368	10	62	NO

Accessori

Accessori Valvole

Accessori Valvole

Kit miscelazione durezza valvole Autotrol

Kit di piastrina e vite da installare su corpo valvola 255 e 268 per la miscelazione di acqua dura all’acqua addolcita;
Inserire la piastrina nell’apposita fessura situata in corrispondenza del clapet di bypass;
Inserire la vite e avvitare fino a toccare il clapet stesso;
Avvitando ancora il clapet di bypass verrà via via aperto, permettendo a una parte di acqua dura di miscelarsi all’acqua addolcita in uscita;
Svitando la vite, si diminuirà la miscelazione;
Fare un test di durezza sull’acqua in uscita e regolare la vite fino ad ottenere la durezza voluta.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV037	KIT VITE DI MISCELAZIONE PER SERIE 700 E 255/400NEW STYLE	10	62	OK
AV185	KIT VITE DI MISCELAZIONE VALV. PEANUT 366-368	10	62	NO

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Accessori Valvole

Accessori Valvole

Filtri sottovalvola con innesto a baionetta

Con diametro massimo pari a 60 mm e altezza 64 mm;
Con fessure 0,3 mm.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV070	DIFF. SUPERIORE 13/16˝ A BAIONETTA	10	62	OK
AV071	DIFF. SUPERIORE 1.05˝ A BAIONETTA	10	62	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Diffusori di fondo con tubazione

Diffusori di fondo 1,05” hi-flow;
Comprensivo di tubazione in PVC di diversa lunghezza;
Con fessure 0,3 mm.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV116M	TUBO PVC 1.05˝ OD L=432MM(17˝) + DIFF. DI FONDO AV097MWG*	10	62	OK
AV117M	TUBO PVC 1.05˝ OD L=889MM(35˝) + DIFF. DI FONDO AV097MWG*	10	62	OK
AV103M	TUBO PVC 1.05˝ OD L=1397MM(55˝) + DIFF. DI FONDO AV097MWG*	10	62	OK
AV104M	TUBO PVC 1.05˝ OD L=1829MM(72˝) + DIFF. DI FONDO AV097MWG*	10	62	OK

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Diffusori di fondo con air-check

Con tubazione in PVC.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV093MWG	TUBO PVC 3/8˝ OD L=1067MM(42˝)+AIR-CHECK AV108MWG	10	62	OK
CC064M	TUBO PVC 3/4˝ OD L=1200MM + AIR-CHECK CC063*	10	62	OK

Codice	Descrizione	Ø Tubazione (pollici)	Lunghezza (mm)
AV093MWG	TUBO PVC 3/8˝ OD L=1067MM(42˝)+AIR-CHECK AV108MWG	3/8"	1060
CC064M	TUBO PVC 3/4˝ OD L=1200MM + AIR-CHECK CC063*	3/4"	1200

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
		Domestico, Commerciale, Industriale

Accessori Valvole

Raccordi scarico diritti

Adatti per tubazione flessibile di diametro interno pari a 12,7 mm;
In nylon.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV170	RACCORDO PORTAGOMMA DI SCARICO DIRITTO 3/8˝ M	10	62	OK

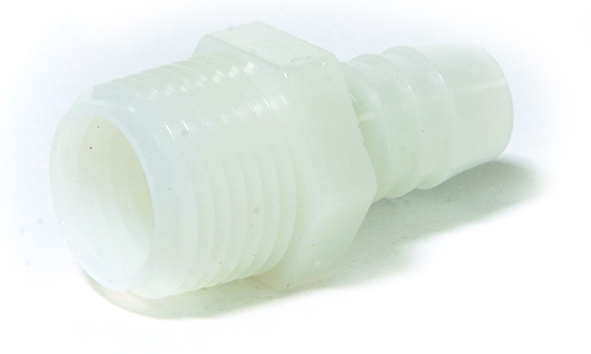

AV171	RACCORDO PORTAGOMMA DI SCARICO DIRITTO 1/2˝M	10	62	OK
AV169	RACCORDO PORTAGOMMA DRITTO DI SCARICO 1/2˝ F X 16	10	62	OK

Certificati	Produttore	Settori
		Domestico

Accessori Valvole

Accessori Valvole

Raccordi per valvole

Raccordi a gomito per tubo ⅜” Tipo Jaco;
In polipropilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV150	RACCORDO A GOMITO AIR-CHECK 1/4˝ F FEMMINA NPT	10	62	OK
AV154	RACCORDO GOMITO 3/8˝ FEMMINA NPT	10	62	OK

Codice	Descrizione	Per Valvola Autotrol
AV150	RACCORDO A GOMITO AIR-CHECK 1/4˝ F FEMMINA NPT	255
AV154	RACCORDO GOMITO 3/8˝ FEMMINA NPT	268-366-368

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Raccordi per valvole

Raccordo a gomito intermedio Tipo Jaco;
In polipropilene.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV155	RACCORDO GOMITO 3/8˝ INTERMEDIO NPT	10	62	OK
AV162	RACCORDO GOMITO 1/2˝ F X 1/2˝ F JC 50-8 PPG	10	62	OK

Certificati	Produttore	Settori
DM174-2004		Domestico

Accessori Valvole

Raccordi troppo pieno a gomito con ghiera di fissaggio

In nylon

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV180	RACCORDO GOMITO TROPPO PIENO 3/8˝	10	62	OK
AV181	RACCORDO GOMITO TROPPO PIENO 1/2˝	10	62	OK

Codice	Descrizione	Per Tubo ø Interno (mm)
AV180	RACCORDO GOMITO TROPPO PIENO 3/8˝	12,7
AV181	RACCORDO GOMITO TROPPO PIENO 1/2˝	15,5

Certificati	Produttore	Settori
		Domestico

Valvole Autotrol Residenziali Serie 368

Valvole Autotrol Residenziali Serie 368

Indicate per sistemi automatici di addolcimento acqua residenziali;
Corpo della valvola in materiale plastico Noryl, listato NSF;
Valvole di tenuta in gomma per uso acqua fredda, materiale listato NSF;
Portata di esercizio Kv = 3,68;
Portata di controlavaggio pari a 10 lpm con ∆p 1,72 bar;
Range capacità di resina = 5 ÷ 25 litri;
Disponibili nelle versioni con i seguenti timer:
604 elettronico cronometrico; 606 elettronico volumetrico;
Complete di presa alimentatore 12/230V – 50Hz spina europea;
Accessori (es. filtro sottovalvola, ecc.) e raccordi non inclusi;
Rigenerazione programmabile anche a tempo (calendar override) e gestione dati statistici dei consumi.

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AB300	VAL.368/604 3/4˝ M REFILL.14 INJ E DLFC 0.9 GPM 12/230V 50HZ EURO PLUG	10	26	OK
AB301	VAL.368/604 3/4˝ M REFILL.14 INJ F DLFC 1.20 GPM12/230V 50HZ EURO PLUG	10	26	OK
AB302	VAL.368/604 3/4˝ M REFILL.14 INJ G DLFC 1.60 GPM12/230V 50HZ EURO PLUG	10	26	OK
AB303	VAL.368/604 3/4˝ M REFILL.14 INJ H DLFC 2.00 GPM12/230V 50HZ EURO PLUG	10	26	NO
AB400	VAL.368/606 3/4˝ M REFILL.14 INJ E DLFC 0.9 GPM 12/230V 50HZ EURO PLUG	10	27	NO
AB401	VAL.368/606 3/4˝ M REFILL.14 INJ F DLFC 1.20 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB402	VAL.368/606 3/4˝ M REFILL.14 INJ G DLFC 1.60 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB403	VAL.368/606 3/4˝ M REFILL.14 INJ H DLFC 2.00 GPM12/230V 50HZ EURO PLUG	10	27	OK
AB501	VAL.368/606 3/4˝ M REF.14 INJ F DLFC 1.20 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO
AB502	VAL.368/606 3/4˝ M REF.14 INJ G DLFC 1.60 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO
AB503	VAL.368/606 3/4˝ M REF.14 INJ H DLFC 2.00 GPM 12/230V 50HZ EUR P+ BYPASS	10	28	NO

Caratteristiche:
Attacco bombola	Filettato 2 ½” 8 NPSM
Connessione linea della salamoia	Filettata ⅜” NPT maschio
Diametro del tubo diffusore	1,05” (= 27 mm)
Lunghezza del tubo diffusore al di sopra della parte superiore della bombola	± ½” (= ± 13 mm)
Peso (valvola+programmatore)	1,7 kg
Pressione di esercizio	1,38 ÷ 8,27 bar
Temperatura dell'acqua	2°C ÷ 38°C

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso
	1

Certificati	Produttore	Settori
DM174-2004 ACS CE	Pentair	Domestico, Commerciale

Accessori Valvole

Accessori Valvole

Tubazioni flessibili in polietilene

Disponibili con diametro 3/8” (= 9,54 mm) oppure 1/4";
Disponibili con diversi colori;
In matasse da 100 m (solo AV140 è da 30 m).

Codice	Descrizione	Fam.	Sotto Fam.	Disp. Stock
AV140	TUBO POLIETILENE 3/8˝ NATURALE MATASSA DA 30 M	10	62	OK
AV140A	TUBO POLIETILENE 3/8˝ NATURALE MATASSA DA 100 M	10	62	OK
DH252	TUBO POLIETILENE 3/8˝ NERO MATASSA DA 100 MT	30	175	OK
DH253	TUBO POLIETILENE 3/8˝ BIANCO MATASSA DA 100 MT	30	175	OK
DH254	TUBO POLIETILENE 3/8˝ ROSSO MATASSA DA 100 MT	30	175	OK
DH255	TUBO POLIETILENE 3/8˝ BLU MATASSA DA 100 MT	30	175	OK
DH231	TUBO POLIETILENE 1/4˝ TRASPARENTE MATASSA DA 100MT	30	175	OK
DH232	TUBO POLIETILENE 1/4˝ NERO MATASSA DA 100 MT	30	175	OK
DH233	TUBO POLIETILENE 1/4˝ BIANCO MATASSA DA 100 MT	30	175	OK
DH234	TUBO POLIETILENE 1/4˝ ROSSO MATASSA DA 100 MT	30	175	OK
DH235	TUBO POLIETILENE 1/4˝ BLU MATASSA DA 100 MT	30	175	OK

Box: LxPxH	Box: Q.tà	Box: Peso	Pallet: LxPxH	Pallet: Q.tà	Pallet: Peso

Certificati	Produttore	Settori
DM174-2004		Domestico

Prodotto

Valvole automatiche residenziali Autotrol 368 600

Ricambi

Accessori
